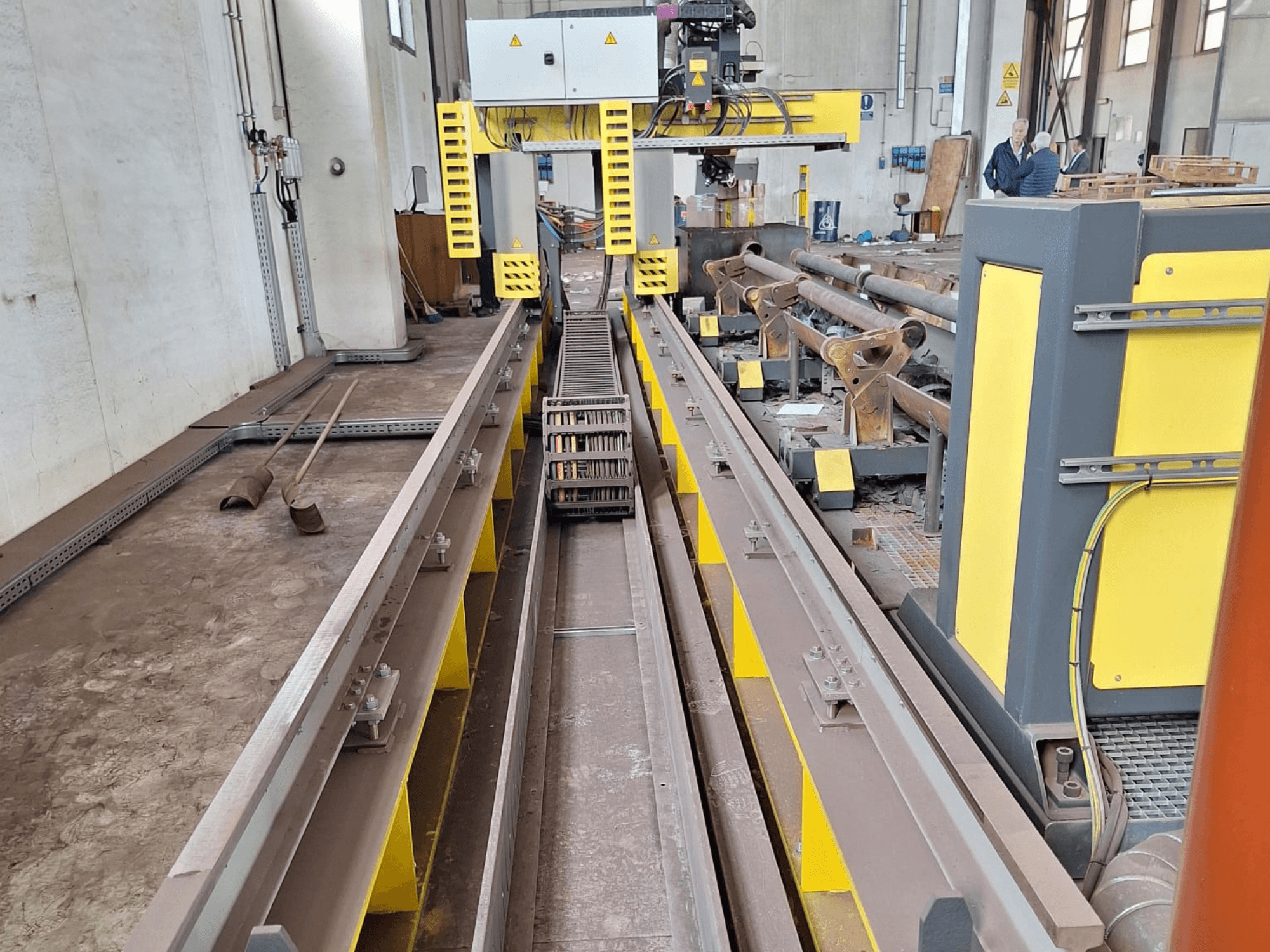

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Schneidetechnik: Hochauflösendes Plasma

• Rohr-Kapazität

  • Maximale Rohrlänge: 8.000 mm

  • Min/Max Rohrdurchmesser: 100 mm / 750 mm

  • Min/Max Wandstärke: 3 mm / 20 mm

• Schnittfähigkeiten

  • Gerader Schnitt, Fasenschnitt, V-Fasen, Y-Fasen, 3D-Rohrschnitt

• Achsenkonfiguration / Bewegungen

  • X (längs): Doppelt synchronisierter bürstenloser Antrieb mit elektronischer Achsensteuerung auf beiden Seiten des Portals; Führungslänge 11.000 mm; Doppelmotorisierung

  • Y (transversal): Bürstenloser Antrieb mit Zahnstange und Ritzel

  • Z (vertikal): Motorisierte Brennerpositionierachse, Geschwindigkeit bis zu 4.000 mm/min

  • Drehachse für das Rohr: Synchronisierte Spindel zur Rohrdrehung, Rohrlänge bis zu 8.000 mm

• Kegelkopf - VBA WRIST

  • Drehung: ±540°

  • Neigungs-/Fasenverstellung: ±60°

  • Schnittfasenwinkel: ±45°

  • Maximale Kippgeschwindigkeit: 38°/sec

  • Tangentialsteuerung beim Schneiden

  • Lichtbogen-Spannungs-Brennerhöhensteuerung

  • Mechanische Taster-Brennerhöhensteuerung für das Fasenschneiden

  • Brennerkollisionsschutz

• Konstruktion der Maschine

  • Hochbelastbarer Maschinenrahmen

  • Präzisionsführungen in Längs- und Querrichtung

  • Präzisions-Zahnstange & Ritzel-Antriebssystem

  • Bürstenlose Motoren

• Spannfutter/Spindel

  • Synchronisierte Spindel für die Rohrbearbeitung

  • Futtergröße: 500 mm

  • Durchgangsbohrung: 150 mm

• Rohrhalterungen

  • 3 manuelle Aufnahmeschlitten mit Trapezschraubenpositionierung

• Plasmaerzeuger

  • Modell: ESAB iSeries300i

  • Max. Stromstärke: 300 A (Bereich 5-300 A)

  • Ausgangsspannung: 180 V

  • Spannungsversorgung: 380 V / 50-60 Hz

  • Einschaltdauer (40°C): 100%

  • Maximale Ausgangsleistung: 54 kW

• Prozessgase

  • Plasmagase: Luft / O2 / Ar-H2 / N2

  • Schutzgase: Luft / N2 / O2 / H2O

• Abmessungen des Generators

  • 1219 x 898 x 1031 mm

  • Steuerungssystem

  • ESAB VISION T5 CNC

  • 18,5" Farb-Touchscreen, mit Handschuhen bedienbar

  • OpWizard Software zur Bedienerunterstützung

• Software

  • ESAB Rohrschneid-Programmier-Software

Zusätzliche Ausstattung

• Flachschneidetisch mit Leisten, 1.500 x 1.000 mm
