- Emco VMC 300 Vertikales Bearbeitungszentrum

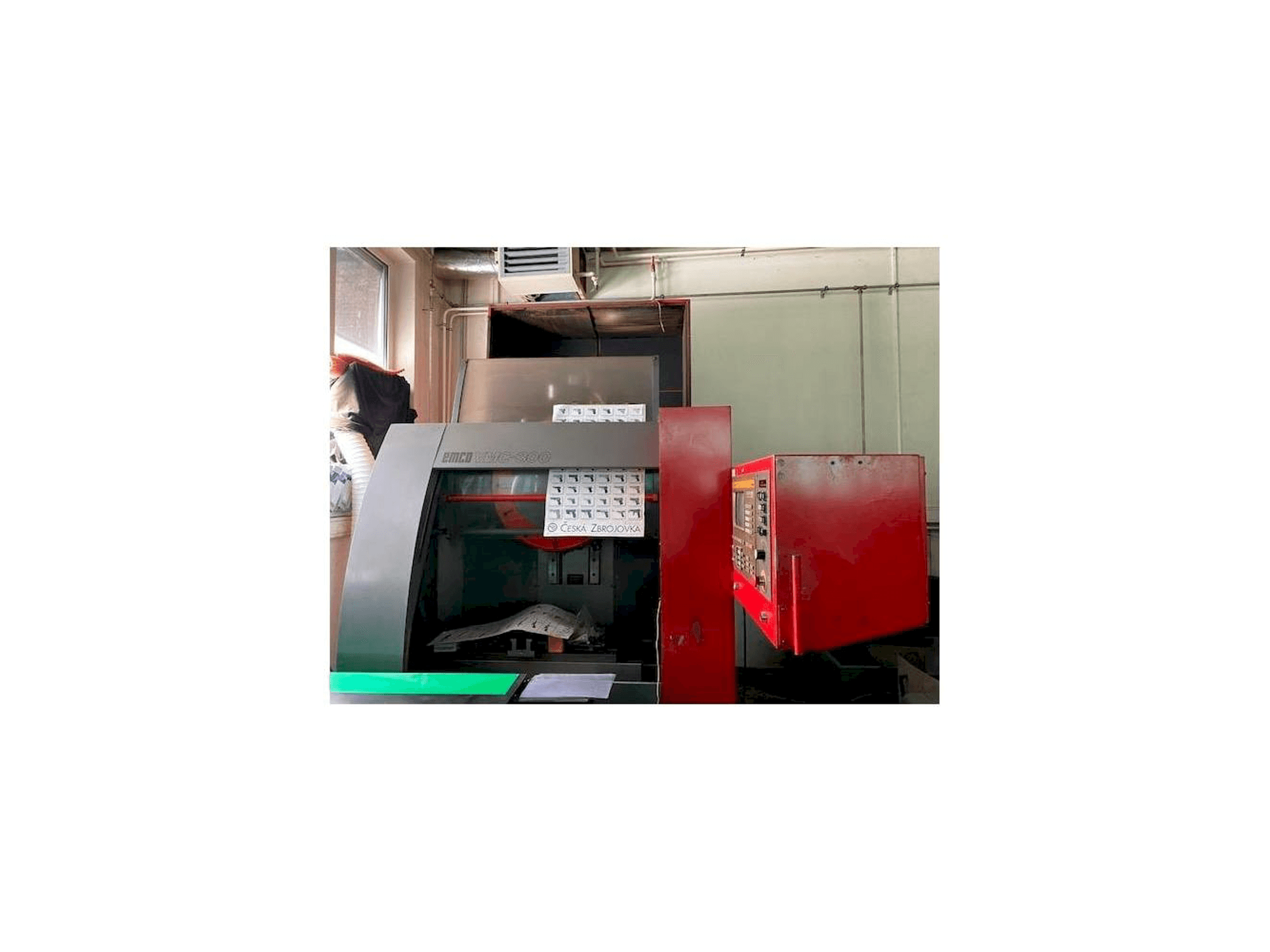

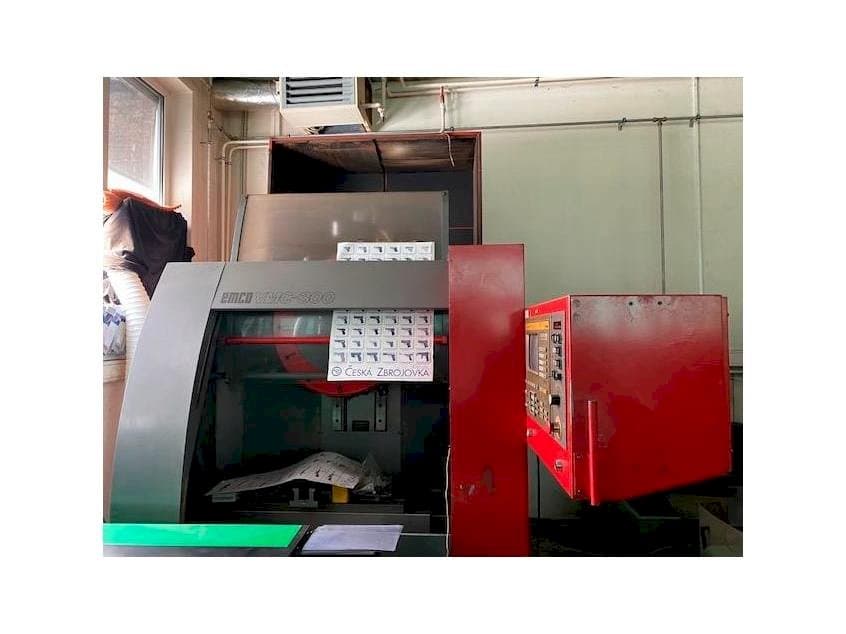

Dieses vertikale Bearbeitungszentrum EMCO VMC 300 wurde im Jahr 2003 in Österreich hergestellt. Es ist mit einer Siemens SINUMERIK 810D-Steuerung ausgestattet. Die Maschine verfügt über einen automatischen Werkzeugwechsler mit 12 Positionen, eine SK40-Spindel mit Drehzahlen von bis zu 5.000 U/min sowie Verfahrwege von 420 × 330 × 240 mm (X/Y/Z) und eignet sich somit für präzise Fräs-, Bohr- und Gewindeschneidarbeiten. Für weitere Informationen kontaktieren Sie uns bitte.
Übersicht
- Hersteller: EMCO
- jahr: 2003
- MODELL: VMC 300
- anwendungstyp: Fräsen
- Standort: Österreich
- maschinentyp: Vertikal-Bearbeitungszentrum
- Marke Steuergerät: SIEMENS
Technische Daten - EMCO VMC 300
Steuerung
- Steuerungshersteller: SIEMENS
- Steuerungsmodell: SINUMERIK 810D
Maße
- Maschinenbreite: 2300 mm
- Maschinenhöhe: 2450 mm
- Maschinenlänge: 2300 mm
- Maschinengewicht: 2900 kg
- Maschinenbreite: 2400 mm
- Tischlänge: 850 mm
- Tischbelastung: 150 kg
- Tischbreite: 325 mm
Bewegung
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 420 mm
- Y-Achsen-Verfahrweg: 330 mm
- Z-Achsen-Verfahrweg: 240 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 5 kg
- Max. Werkstückhöhe: 190 mm
- Positioniergenauigkeit: 4 µm
- Spindelleistung: 9 kW
- Spindeldrehzahl: 5000 RPM
- Werkzeugaufnahme: SK 40
- Werkzeugstationen: 12
Zusätzliche Informationen

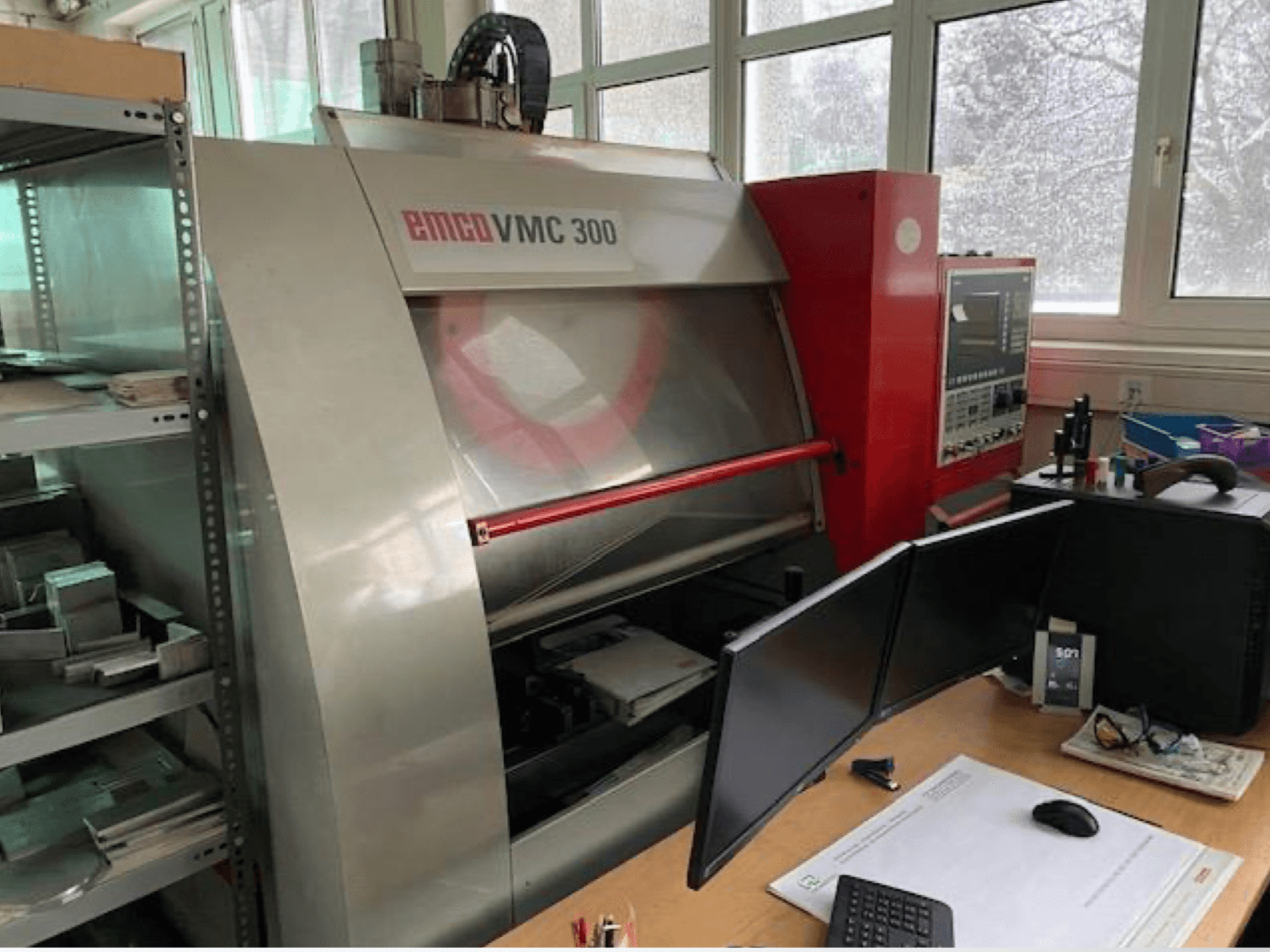

2 Geräte verfügbar (ein neueres und ein älteres) mit unterschiedlichen Steuerungsmarken
Abstand von der Spindelspitze zum Tisch: 210 – 450 mm
Anzahl der T-Nuten: 3
Breite der T-Nuten: 14 mm
T-Nut-Abstand: 100 mm
Durchmesser des Spindellagers: Ø 60 mm
Lagertyp: Schrägkugellager
Werkzeugaufnahme: SK40 (DIN 69871 / ISO 7388-I)
Zugbolzen: M16 (DIN 69872 / ISO 7388-II)
Automatische Werkzeugspannung
Werkzeugspannkraft: 6.000 N
Spindelausladung: 330 mm
Spindelmotorleistung: 9 / 11 kW (100 % / 60 % Einschaltdauer)
Optionale Spindeldrehzahl: 0 – 8.000 U/min
Maximales Drehmoment: 100 Nm (5.000 U/min) / 78 Nm (Option 8.000 U/min)
Geräuschpegel: 72 dB(A) bei 5.000 U/min
Fräsleistung in Stahl (16MnCr5 – 790 N/mm²): 220 cm³/min
Maximale Bohrleistung in Stahl: Ø 25 mm
Maximale Gewindeschneidleistung in Stahl: M20
AC-Servoantriebe mit Kugelumlaufspindeln
Vorschubgeschwindigkeit (X/Y/Z): 0,01 – 12.000 mm/min
Eilgang (X/Y/Z): 12 m/min
Vorschubkraft X/Y: 6.000 N
Vorschubkraft Z: 8.800 N
Auflösung: 0,001 mm
Werkzeughalter: Trommeltyp mit Richtungslogik
Automatischer Werkzeugwechsler
Maximales Gesamtgewicht der Werkzeuge im Magazin: 36 kg
Maximaler Werkzeugdurchmesser: 100 mm
Maximale Werkzeuglänge: 220 mm
Werkzeugwechselzeit: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s
Chip-to-Chip-Zeit (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s
Kühlmittelbehälter-Fassungsvermögen: 100 l
Durchflussleistung der Kühlmittelpumpe: 10 l/min
Maximaler Kühlmitteldruck: 3,7 bar
Kühlmittelzufuhr: 4 externe Düsen
Automatische Zentralschmierung für Führungsbahnen und Kugelumlaufspindeln
Fettgeschmierte Hauptspindellager
Stromversorgung: 3/PE ~ 400 V / 50–60 Hz
Maximale Spannungsschwankung: +5 % / -10 %
Anschlussleistung: 15 kVA
Nennstrom: 22 A
Maximaler Strom: 25 A
Hauptsicherung: 35 A (träge)
Erforderliche Kurzschlussleistung: 1600 kVA
Druck im Pneumatiksystem: 5 – 10 bar
Mindestluftdurchsatz: 750 L/min
Durchschnittlicher Luftverbrauch: 180 L/min
Zusatzausstattung
Automatischer 12-fach-Werkzeugwechsler
Automatisches Zentralschmiersystem
Kühlmittelsystem mit 4 externen Düsen
Automatisches Werkzeugspannsystem
SK40-Spindelschnittstelle
Vorteile der Maschine:
Zuverlässiger automatischer 12-fach-Werkzeugwechsler
Integriertes automatisches Schmiersystem für Führungsbahnen und Kugelumlaufspindeln
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
