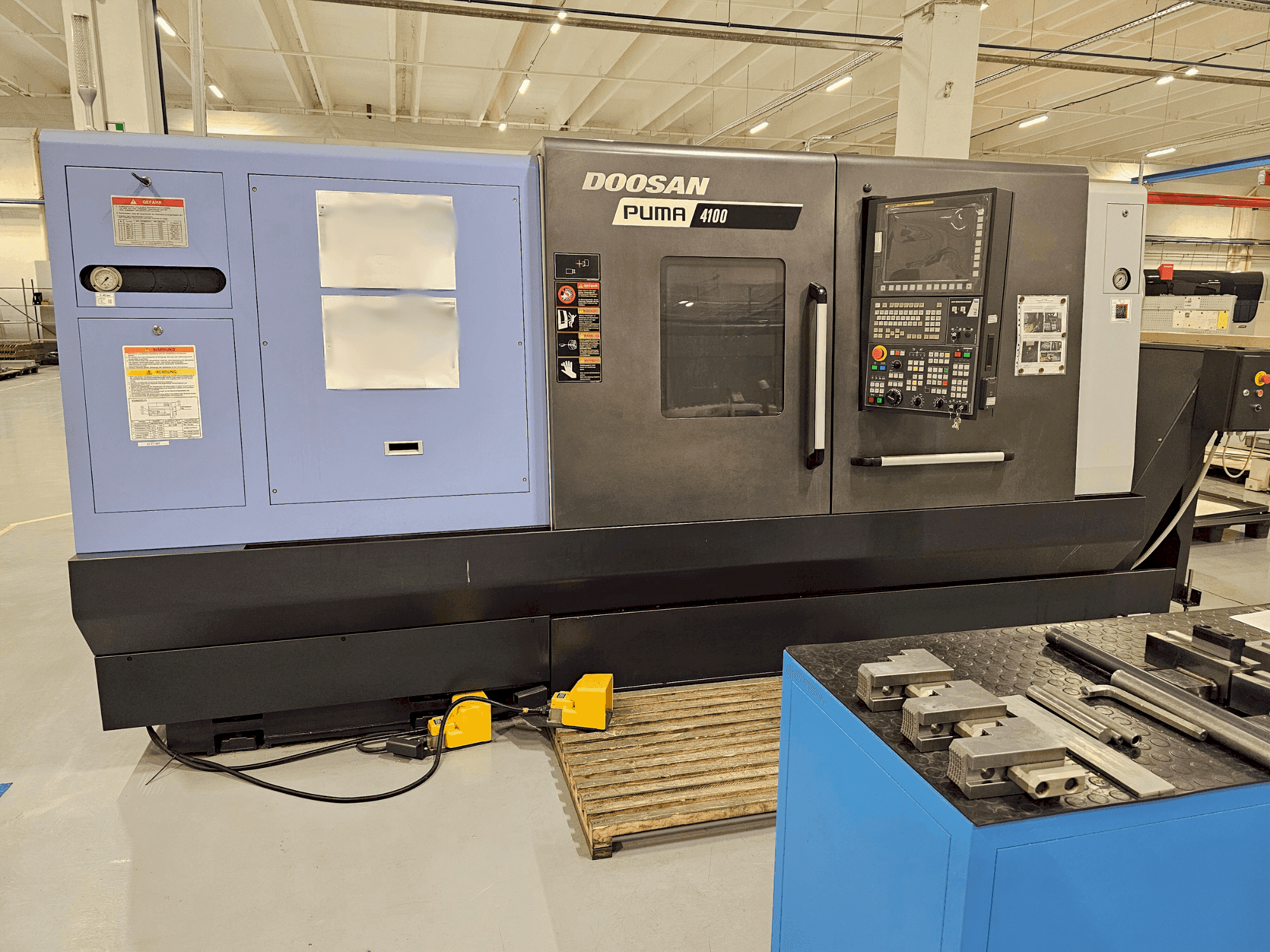

Frontansicht der DOOSAN PUMA 4100B (2018) Maschine

Vielen Dank für Ihren Besuch

Diese Maschine wurde kürzlich verkauft. Schauen Sie sich gerne unsere vergleichbaren Maschinen an oder kontaktieren Sie uns direkt.

Alle vergleichbaren Maschinen anzeigen

Alle Maschinen anzeigen

DOOSAN PUMA 4100B

Foto galerie

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
Gebrauchte Horizontale Drehmaschine DOOSAN Puma 4100B - 2018 - zu verkaufen | GINDUMAC.COM

In Originalsprache anzeigen

Diese DOOSAN Puma 4100B Horizontaldrehmaschine wurde 2018 in Südkorea hergestellt. Sie ist mit einem maximalen Werkstückdurchmesser von 550 mm und einer maximalen Werkstücklänge von 1042 mm ausgestattet. Gesteuert durch eine FANUC 0i Series Steuerung, bietet sie eine Spindeldrehzahl von 2000 U/min mit einer Spindelleistung von 35 kW (30 min) / 22 kW (kontinuierlich). Diese Maschine bietet Platz für 10 Werkzeuge und verfügt über eine A2-11 ASA-Kegelgröße, die Vielseitigkeit und Präzision bei der Bearbeitung gewährleistet. Sie ist mit Späneförderer, Hydraulik, Schmierung und Kühlsystem ausgestattet. Die Maschine hat eine Betriebszeit von 796 Stunden, steht noch unter Strom und kann jederzeit besichtigt werden.

Übersicht

Hersteller: DOOSAN
jahr: 2018
MODELL: PUMA 4100B
Produktionsstunden: 796
anwendungstyp: Drehen
Standort: Bulgarien
maschinentyp: Horizontal-Drehmaschine
Marke Steuergerät: FANUC

Technische Daten - DOOSAN PUMA 4100B

Allgemeine Angaben

Breite: 4654 mm
Tiefe: 2056 mm
Höhe: 2194 mm
Gewicht: 9950 kg

Steuerung

Hersteller: FANUC
Modell: 0i Series

Hauptantrieb

Drehzahlbereich Spindel: 2000 1/MIN
Motorkraft der Spindel: 35/22 (30min/Cont.) kW
Werkzeugaufnahme: A2-11 ASA

Bewegung

X-Achse Bewegung: 352mm
Z-Achse Bewegung: 1105 mm

Werkzeugplätze

Anzahl der Stationen: 10

Media

Späneförderer: Ja

Zusätzliche Informationen

Zusätzliche Ausrüstung

Hydrauliksystem // Tankinhalt: 16 L, Viskositätsklasse des Öls: ISO VG32
Schmiersystem // Tankinhalt: 4.3 L, Fördermenge: 0,1 (50Hz) L/min, Viskositätsklasse des Öls: ISO VG68
Kühlmittelsystem // Tankinhalt: 365 L, Kühlmittelart: Wasserlösliches Schneidöl, Motorleistung der Kühlmittelpumpe: 0,4 kW, Maximaler Druck der Kühlmittelpumpe: 0,15/0,1 (60/50Hz) MPa, Maximale Durchflussmenge der Kühlmittelpumpe: 40 L/min
Vollverkleidung mit Späne- und Kühlmittelschutz
Verriegelung der Vordertür Fußschalter
Hydraulisches Aggregat
Hydraulisches Spannfutter & Betätigungszylinde
Arbeitslicht
Späneförderer

Maschinenvorteile

Qualitative Maschinenvorteile

Satz werkzeughalter und bohrhülsen
Einfaches bedienungssystem
Doosan ez guide i
Programmierbares reittier
Kühlmittelpumpe 4 kw 1,0 mpa 30l/min
Werkzeugeinrichter automatisch
Stellwerk
Ölabstreifer
Doosan werkzeug-lastüberwachung
Gewindeschneiden mit beliebiger geschwindigkeit gehärtete und geschliffene harte backen

Technische Maschinenvorteile

Schwingen über bett: 790mm // Überschwingen des sattels: 590mm
Maximaler drehdurchmesser: 550 mm
Maximale drehlänge: 1042mm
Arbeitsdurchmesser der stange: 116. 5mm
Genauigkeit: positionierung x, z: 0,01/0,02mm
Wiederholbarkeit: ±0,002 / ±0,003
Antriebsmechanismus - riemenantrieb + getriebe standard-futtergröße: 380(15") mm // spindelnase: a2-11 asa // spindellagerdurchmesser (vorne): Ø180 mm // durchmesser der spindeldurchgangsbohrung: Ø132 mm // bohrung des zugrohrs: Ø117. 5 mm
Max. Drehmoment der spindel beim drehen: 2379 n. M
Reitstock - antriebsmechanismus: programmierbar (antriebsstange + schlitten) // pinole durchmesser: Ø120 mm // pinolenweg: 120 mm // reitstockweg: 1000 mm // reitstockmitte: #5 dead center mt
Revolver - werkzeughalterbefestigungstyp: di-basishalter // anzahl der werkzeugstationen: 10 stück // revolverschaltung: servoantrieb // revolverschaltzeit - volle station: 1. 9 // od werkzeuggröße: 32x32 mm // max. Bohrstangengröße: Ø60 mm // eilganggeschwindigkeit x, z - achse: 16/20 m/min // kugelumlaufspindel (durchmesser x steigung) - x-achse: 40 x 8 mm // kugelumlaufspindel (durchmesser x steigung) - z - achse: 50 x 10 mm // servomotorleistung x, , z - achse: 4,0 / 7,0 kw

Zusätzliche Informationen

Steuerleistung: 3Ph-AC220V/50Hz // Erforderliche Leistung: 42,25 kVA // Druckluftversorgung, Druck: 0,5 MPa // Displaygröße 15" Farbe // 380V - 220V Stromtransformator

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
