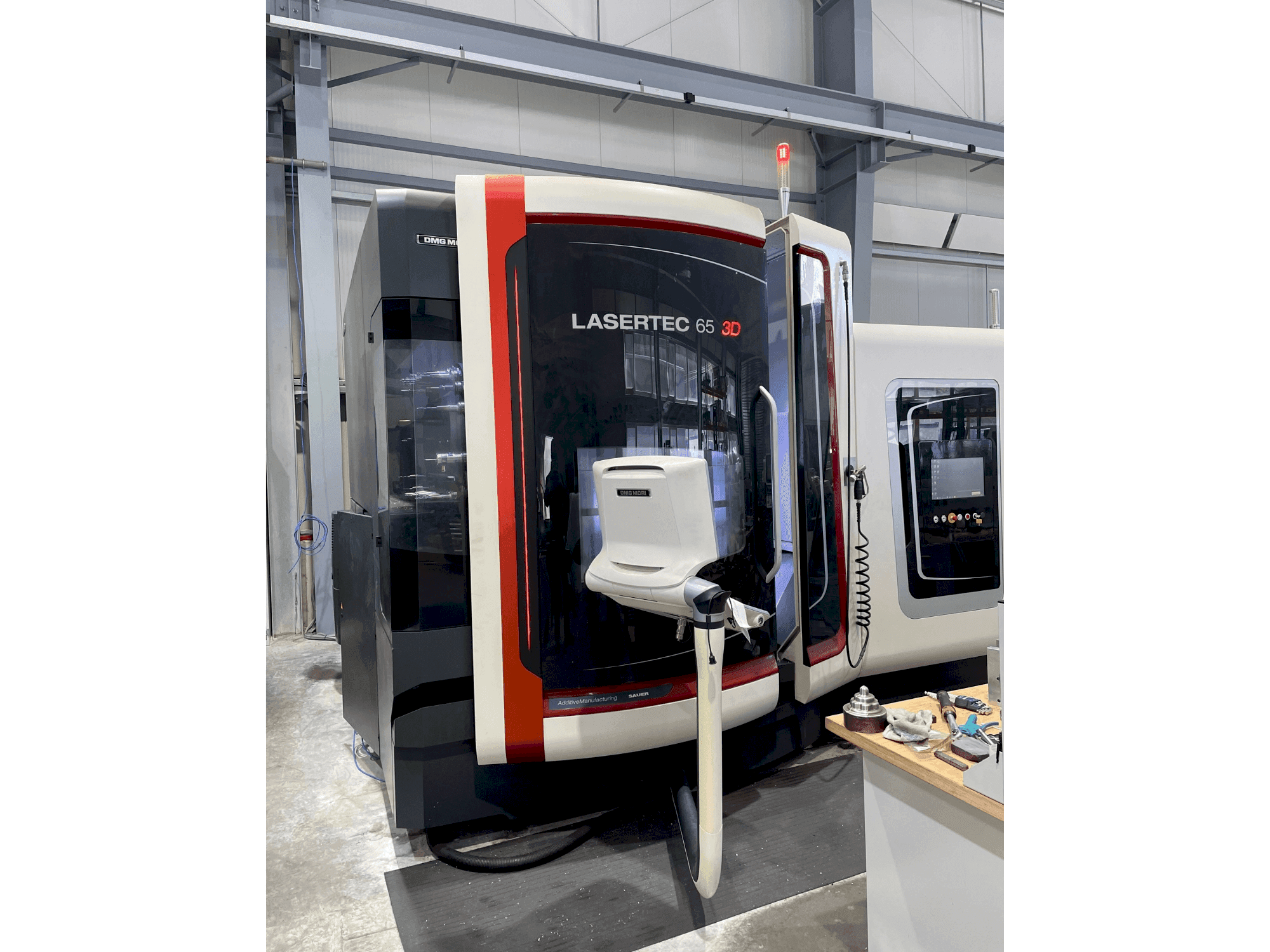

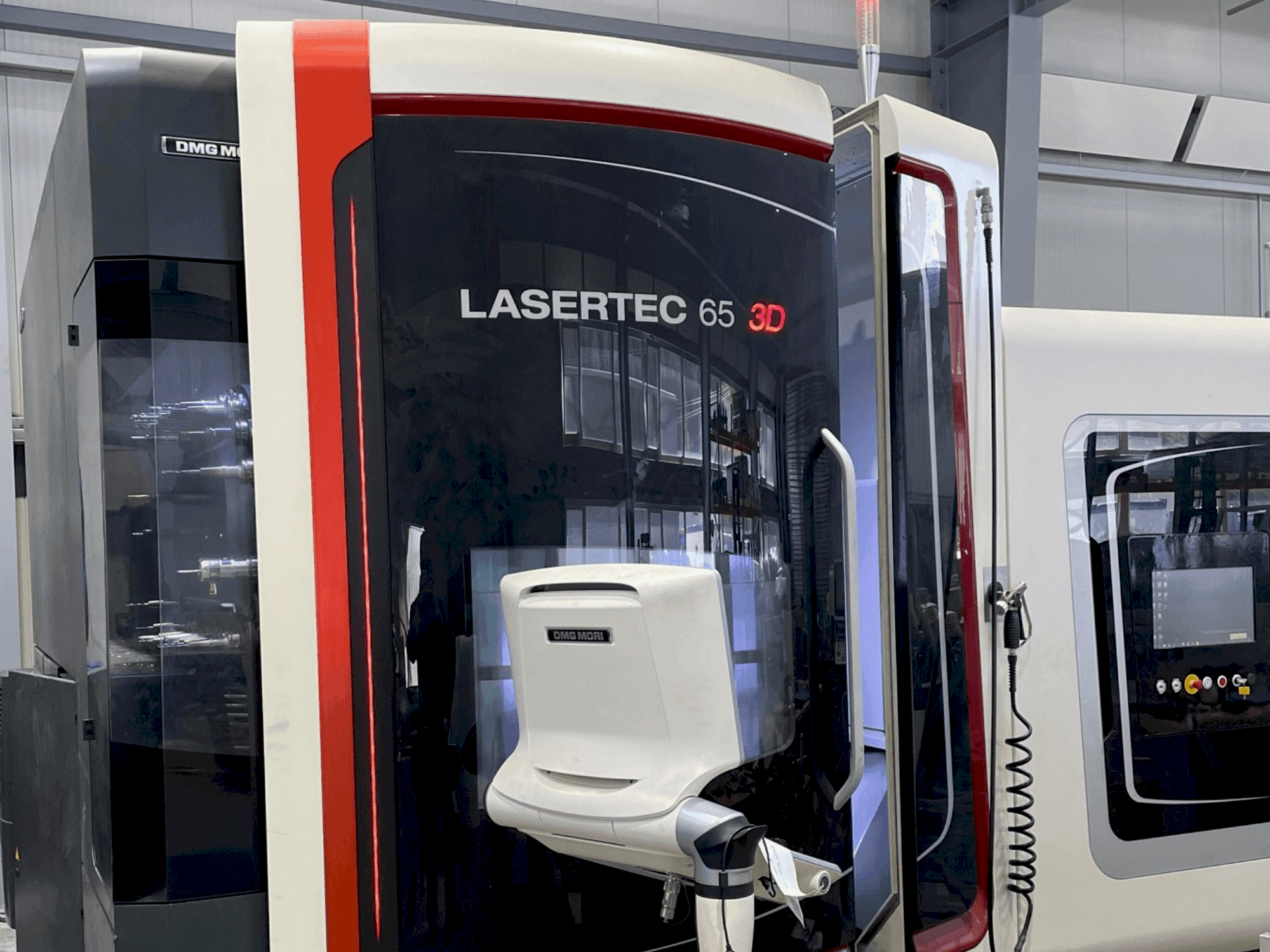

- DMG MORI LASERTEC 65 3D Hybrid 5-Achs-Präzisionsmaschine für Fräs- und Laserbearbeitung
Diese DMG MORI LASERTEC 65 3D Hybrid 5-Achs-Präzisionsmaschine zum Fräsen und Laserbearbeiten wurde im Jahr 2014 in Deutschland hergestellt. Sie zeichnet sich durch die Möglichkeit aus, Bauteile im 3D-Druck herzustellen und gleichzeitig nachzubearbeiten. Ideal für Hersteller, die eine leistungsstarke additive Fertigungslösung für metallische 3D-Bauteile benötigen. Ein besonderes Merkmal der Maschine ist die feste Integration des Laserkopfes in den Spindelstock, was einen größeren Bauraum und mehr Leistung ermöglicht. Darüber hinaus bietet sie einen 5-Achsen-Materialauftrag über eine koaxiale Düse für eine gleichmäßige Pulververteilung unabhängig von der Laseraufbaurichtung. Sie ist die ideale Speziallösung für Prototypen, Kleinserien, Reparaturen und Beschichtungen. Diese LASERTEC 65 3D ist mit einer integrierten SK 40-Motorspindel mit einer Spindeldrehzahl von bis zu 14.000 1/min ausgestattet. Darüber hinaus arbeitet sie mit einem fasergeführten Diodenlaser mit 2,5 kW Laserleistung. Neben der inneren Kühlmittelzufuhr (IKZ) verfügt sie über einen Renishaw-Messtaster und eine Blum-Werkzeugvermessung. Darüber hinaus zeichnet sie sich durch einen großzügigen, gut zugänglichen Arbeitsraum und Verfahrmaße von 650 × 650 × 560 mm (X / Y / Z) aus. Sie ist eine äußerst anpassungsfähige 5-Achs-Maschine, die sich für eine Vielzahl von Laser- und Fräsaufgaben eignet und kompromisslos hochwertige Ergebnisse liefert.
Übersicht
- Hersteller: DMG MORI
- jahr: 2014
- MODELL: LASERTEC 65 3D Hybrid
- Produktionsstunden: 4311
- anwendungstyp: Fräsen
- Standort: Österreich
- maschinentyp: Bearbeitungszentren (universal)
- Verfügbarkeit: Ab sofort
- Marke Steuergerät: DMG MORI
Technische Daten - DMG MORI LASERTEC 65 3D Hybrid
Allgemeine Angaben
- Breite: 1200 mm
- Tiefe: 1050 mm
- Höhe: 2000 mm
Steuergerät
- Hersteller: DMG MORI
- Modell: CELOS (SIEMENS 840D sl)
- Schnittstellen: 21.5“ ERGOline Control
- CNC-Hauptsprache: German (English, Italian)
- CNC-Sprache anpassbar: Ja
Hauptantrieb
- Drehzahlbereich Spindel: 14000 1/min
- Motorkraft der Spindel: 14 kW (100% ED)
- Werkzeugaufnahme: HSK64
- Laserleistung: 2.5 KW
- Anzahl der Achsen: 5
Bewegung
- X-Achse Bewegung: 650 mm
- Y-Achse Bewegung: 650 mm
- Z-Achse Bewegung: 560 mm
Arbeitstisch
- Äußere Länge: 800 mm
- Äußere Breite: 650 mm
Werkzeugplätze
- Verfügbare Nuten: 60
- Werkzeughaltertyp: HSK64
Media
- Öl/Wasser Abscheider: Yes
- Späneförderer: Ja
- Interne Kühlung: Ja
Zusätliche Ausrüstung
- - Innenkühlsystem 40 bar, 23 l/min
- - Kratzband-Späneförderer mit Kühlmittelanlage 600 Liter, Papierbandfilter
- - Infrarot-Messtaster Renishaw OMP 60 Version für SK 40 (der Messtaster wird automatisch aus dem Werkzeugmagazin in die Arbeitsspindel eingeführt)
- - Spülpistole mit Pumpe 2 bar/40 l/min
- - Öl-/Emulsionsnebelabscheider
- - Werkzeugvermessung im Blum Laser Arbeitsbereich
- - MPC Maschinenschutzsteuerung & 3D quickSET
- - Aufpreis für Pulverdosierer Twin System
- - Absauganlage mit sekundärer Filterstufe
- - elektronisches Handrad Siemens 840D
Zusätzliche Informationen
- Technische Maschinenvorteile:
- - Vertikaler spindelstock
- - Werkzeugwechselvorrichtung
- - Doppelter greifer
- - Nc-schwenkrundtisch
- - Tischplatte c-achse: d 650 mm, integriert in festtisch 800 mm x 650 mm
- - Rotationsbereich c-achse: 360°-schwenkbereich a-achse: +120°/-120
- Qualitative Maschinenvorteile:
- - Automatisches einsetzen und entnehmen des laserbearbeitungskopfes zum laserauftrag oder fräsen fasergeführter diodenlaser mit 2. 500 watt leistung
- - Bearbeitungsoptik mit fokussierlinse
- - Kühlaggregat, das luft durch die mitte der spindel bläst
- - Großer arbeitsbereich für werkstücke bis zu ø 500 mm, 350 mm höhe und max. 600 kg
- - Zugänglichkeit und ergonomie: große türöffnung, werkstückbeschickung von vorne und vollständige zugänglichkeit
- - Geringer platzbedarf mit 12 m2 installationsfläche
- - Sicherheitspaket für stromausfall
- - 4.311h (Spindelstunden) // 2.339h (Laserstrahlstunden) // Dokumentation verfügbar
Maschinenvorteile
Zusätzliche Informationen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
