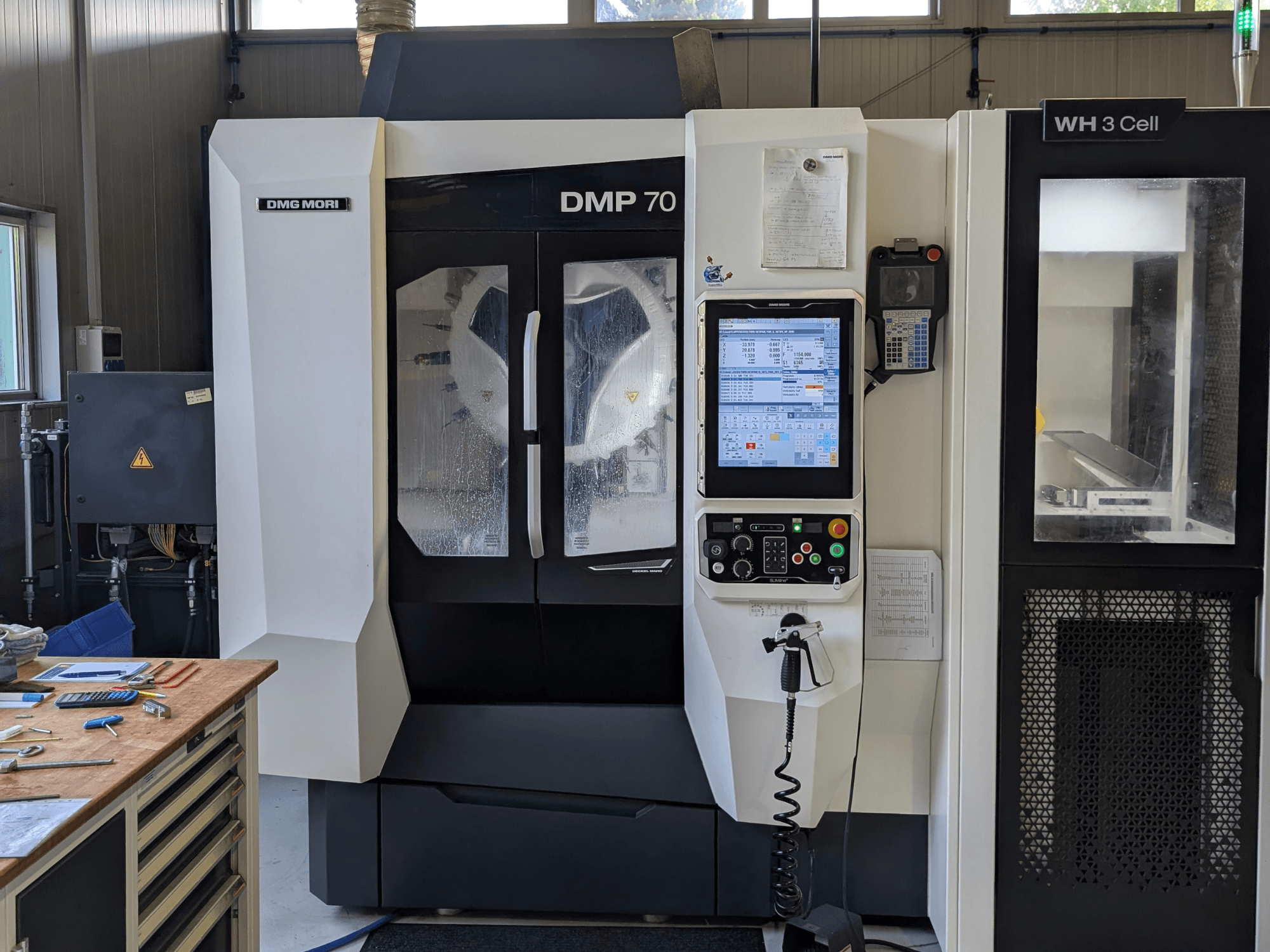

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Phase: L1/L2/L3/N/PE

- Leistungsaufnahme: 30 kVA

- Maximalstrom (A In max): 43,5 A

- Nennstrom: 50 A

- Kurzschlussstrom (V max): 5 kA / 440 V max.

- Spannung: 400 V ±10 %

- Frequenz: 50 Hz

- Steuerspannung AC: 230 V

- Steuerspannung DC: 24 V

- Steuerung: 3D-Steuerung Siemens 840D SL Operate

- Werkzeugaufnahme: BBT30

- Arbeitstisch: Integrierter NC-Dreh- und Schwenktisch, 5-Achsen-Simultanbearbeitung

- Schwenkbereich A-Achse: -120° / +100°

- C-Achsen-Betrieb: stufenlos (endlos)

- Maximale Belastung der C-Achse: 100 kg

- Tischdurchmesser C-Achse: Ø290 mm

- Antriebe: Drehmomentantriebe einschließlich direkter Wegmessung in A- und C-Achse

- Softwarepakete: Sinumerik MDynamics 5-Axis, 3D-Datenmodell zur Simulation

- Tischoptionen: Pneumatische Spannvorrichtung (1-Kreis)

- Kühlmittel- und Spänemanagement: Späneförderer, Produktionspaket mit Bandfilter und interner Kühlmittelzufuhr (IKZ) mit 40 bar, Blasluft durch die Spindelmitte, externe Blasluft, Öl- und Emulsionsnebelabscheidesystem

- Messung und Überwachung: RENISHAW 3D-Tastsystem-Kit, Werkzeugbruchüberwachung und maschineninterne Messung, Vorbereitung für 3D quickSET

- Allgemeine Optionen: Betriebsmodus 3, CE-Konformität

- Automatisierungsschnittstelle: Automatisierungsschnittstelle für externe Automatisierung auf der rechten Seite

- Automatisierungssystem: DMG MORI WH 3 Cell

- Roboterarm: Fanuc LR Mate 200iD/7L gelber 6-Achs-Roboter

- Robotergreifer: Doppelgreifer PGN64

- Automatisierungskomponenten: 10 DMG-Schubladen, NIO-Rutsche, Ausrichtstation, Messschublade, Rohmaterial-Einlegesystem, Greifersatz, Zubehör

- Maschinenbetriebsstunden (laut Steuerungsbildschirm): Maschinenlaufzeit: 22.918:34 h; Programmlaufzeit: 20.920:40 h; Spindellaufzeit: 18.815:51 h
