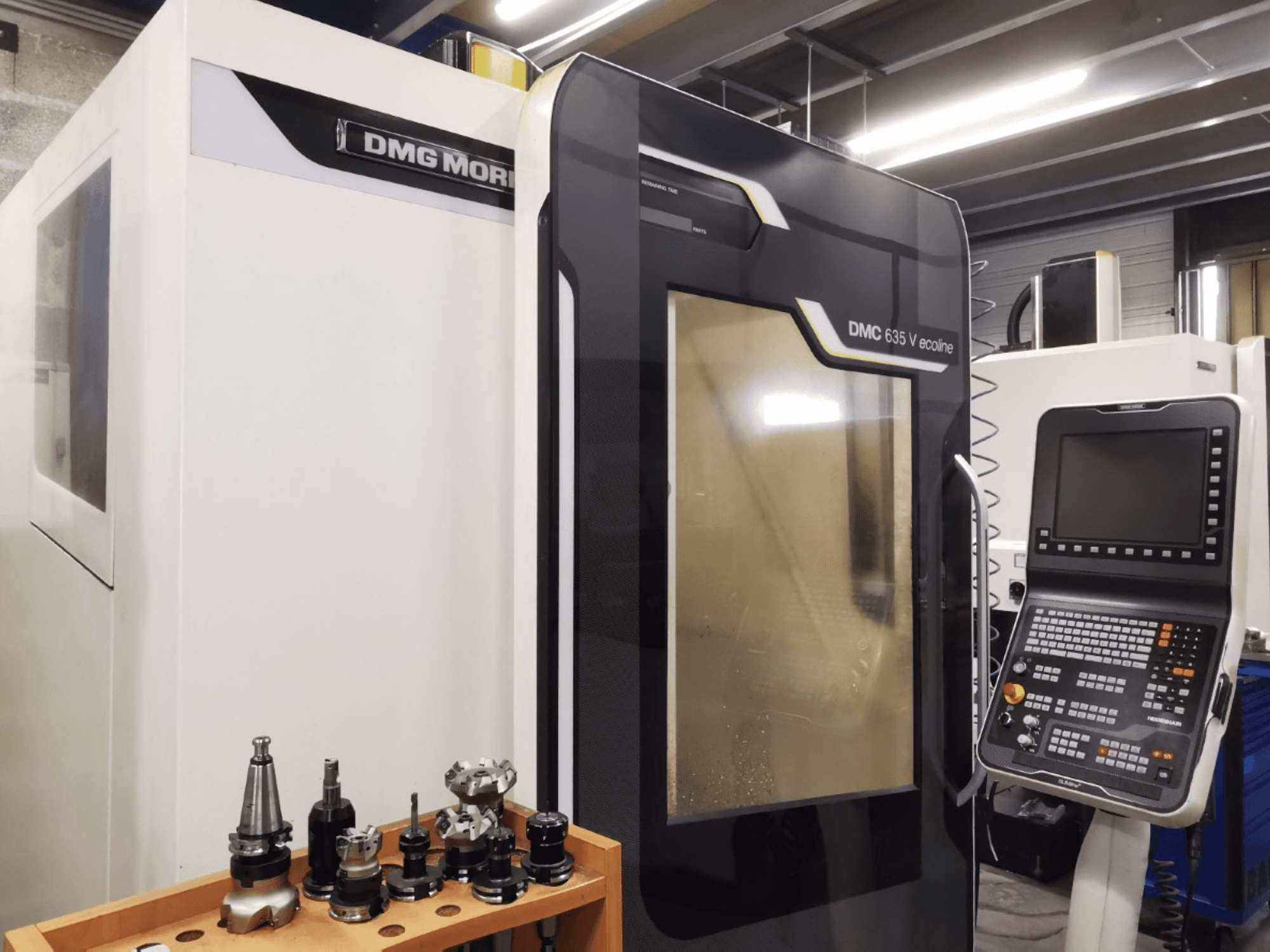

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Steuerung: HEIDENHAIN TNC 620 (MC 7420D / TE 7150-Tastatur / SLIMline-Bedienfeld)

- Anzahl der Achsen: 3 (X, Y, Z)

- Verfahrweg der X-Achse: 635 mm

- Verfahrweg der Y-Achse: 510 mm

- Z-Achsen-Verfahrweg: 460 mm

- Aufspannfläche des Tisches: 790 x 560 mm

- Max. Tischbelastung (Mitte): 600 kg

- T-Nuten im Tisch: 4 / 14H12, Abstand 100 mm (1 Referenznut 14H7)

- Tischhöhe ab Boden: 720 mm

- Drehzahlbereich der Spindel: 20 – 12.000 U/min (1/min)

- Spindelantriebsleistung (40 % ED / 100 % ED): 13 kW / 9 kW

- Spindeldrehmoment (40 % ED / 100 % ED): 83 Nm / 57 Nm

- Werkzeugaufnahme / Schnittstelle: SK40 (DIN 69871 / ISO 7388/2 Typ A oder DIN 69872 Form A/B)

- Werkzeugspannkraft: 8 kN

- Werkzeugmagazinkapazität: 30 Plätze

- Max. Werkzeugdurchmesser (benachbart leer / voll): 130 mm / 80 mm

- Max. Werkzeuglänge: 300 mm

- Max. Werkzeuggewicht: 6 kg (max. Gesamtlast des Werkzeugmagazins: 90 kg)

- Eilgang (X / Y / Z): 30 m/min

- Vorschubgeschwindigkeit (X / Y / Z): Stufenlos programmierbar bis zu 20.000 mm/min

- Positionierauflösung / Positionierunsicherheit: 1 µm / 16 µm (VDI/DGQ 3441)

- Kühlmittelbehälter-Fassungsvermögen: ~120 l

- Maschinengewicht: ~3.900 kg (3.950 kg mit 30-Werkzeug-Magazin)

- Scheinleistung: 17 kVA

- Nennstrom (I_max): 28 A

- Hauptsicherung: 35 A (Kurzschluss-Ausschaltvermögen: 0,35 kA)

- Stromversorgung: 400 V AC (3/N/PE), 50/60 Hz

- Steuerspannung: 24 V DC / 230 V AC

- Druckluftversorgungsdruck: 5,5 – 8,0 bar (Luftverbrauch: 30 m³/h ohne Abblasen; +20 m³/h im Dauerbetrieb)

- Maschinenabmessungen (B x T x H): 1.880 mm (2.265 mm mit Kühlmitteltank) x 2.441 mm x 2.742 mm (Transporthöhe min.: 2.330 mm)

- Erforderliche Stellfläche: 4.500 x 4.400 mm
