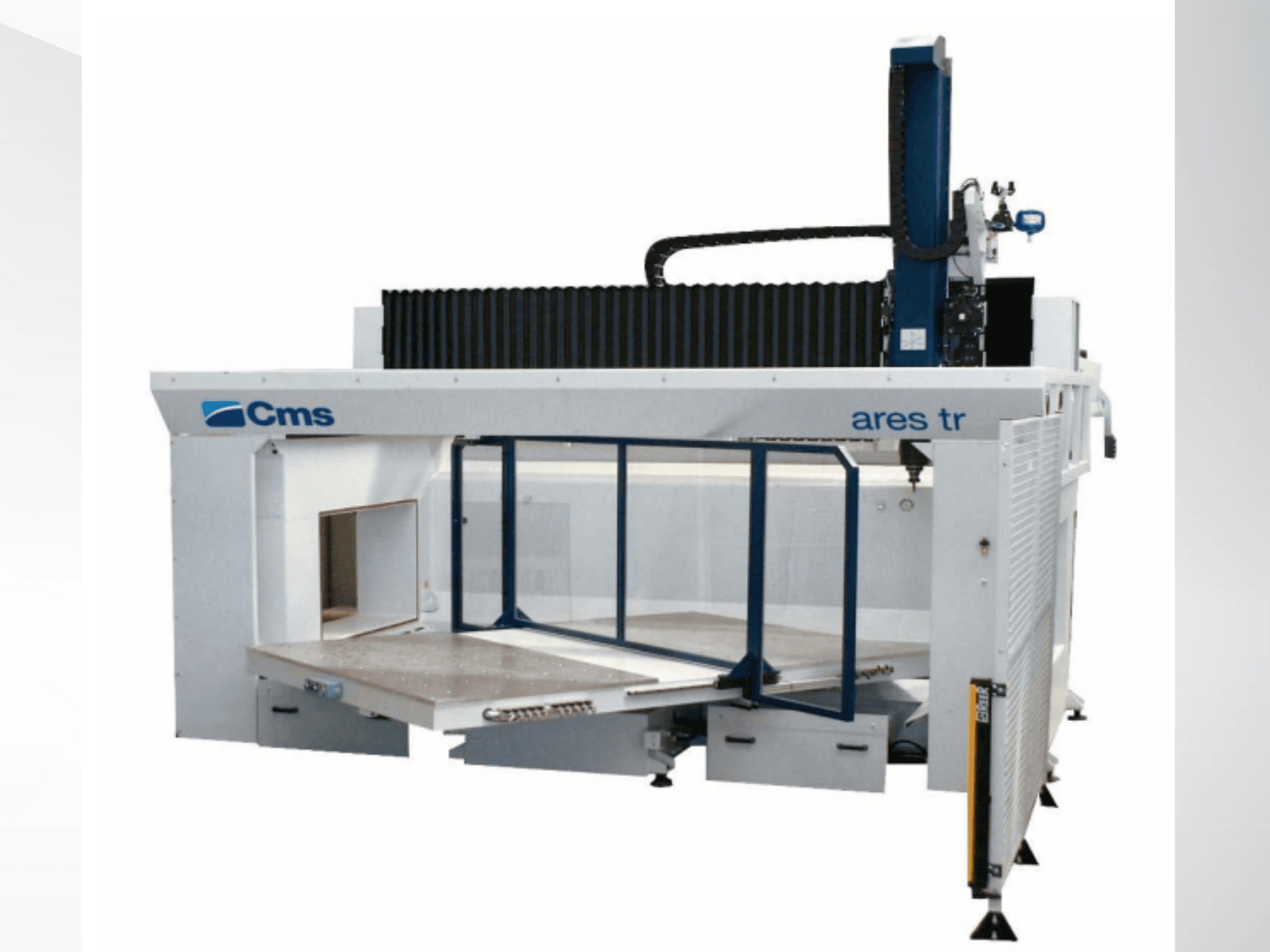

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Ergänzende Informationen

• Achsen: 5

• Typ: 5-Achsen-Hochgeschwindigkeits-Portal-Bearbeitungszentrum

• Aufbau: Bewegliche Brücke; fester Tisch; alle 5 Achsen interpoliert

• Steuerung: FANUC 31i-B5

• Merkmale: Dual Check Safety, High-Speed Smooth TCP, 3D-Fräserkompensation, Helical Interpolation, geschwungene Arbeitsebene, Skalierung, etc.

• PC: HP Industrie-PC, Windows 7 (32-bit), 2 GB RAM, 250 GB HDD

• Spindelleistung: 15 kW (S1) / 19 kW (S6-40%)

• Maximale Drehzahl: 24000 U/min

• Drehmoment: 12,1 Nm (S1) / 15,4 Nm (S6)

• Kühlung: Flüssigkeit (geschlossener Kreislauf)

• Werkzeugschnittstelle: HSK 63F

• Lager: Keramik (vorne und hinten)

• Eilgang: 80 m/min (X, Y) / 70 m/min (Z)

• Beschleunigung: 3 m/s²

• Genauigkeit (VDI-DGQ 3441):

• X: ±0,055 mm | Reproduzierbarkeit ±0,027 mm

• Y: ±0,040 mm | Reproduzierbarkeit ±0,020 mm

• Z: ±0,080 mm | Wiederholgenauigkeit ±0,040 mm

• Werkzeugmagazin:

• Typ: 8-facher automatischer Werkzeugwechsler

• Werkzeuggewicht: 3 kg (max. 20 kg insgesamt)

• Max. Werkzeugdurchmesser: 200 mm

• Maximale Werkzeuglänge: 265 mm (hinten) / 165 mm (vorne)

• Drehtisch: NC-gesteuerte Plattform mit zwei Tischen (Drehzeit ~7 s)

• Tischgröße: 2 × (2400 × 1115 mm)

• Vakuumtische: 2 × (1900 × 1100 mm), Aluminium, 28 mm dick

• Vakuumsystem: 2 × trockene Rotationspumpen, je 100 m³/h, 3 kW pro Pumpe, 10 Anschlüsse pro Verteiler, 2 Verteiler insgesamt

• Minimalschmieranlage: Ölnebel mit 3-Liter-Tank

• Ausrichtsystem: RENISHAW TS27R + kalibrierter Balken

• Gebläse mit entionisierter Luft zur Beseitigung statischer Aufladung

• Faltenbalg-Schutz: X/Y-Faltenbalg + Z-Doppelabstreifer

• Elektrischer Schaltschrank: IP54, klimatisiert

• Druckluftsystem: 6 bar (90 PSI)

• Farben der Maschine: RAL 7035 (hellgrau) & RAL 7037 (staubgrau)

• Stromanforderungen:

• Spannung: 480 V ±5%, 3 Phasen, 60 Hz (UL-Transformator enthalten)

• Installierte Leistung: ca. 50 kW

• Mitgeliefertes Zubehör:

• 8 × HSK 63F Werkzeughalter

• 8 × Spannzangen ETS 32/40

• Werkzeugvoreinstellgerät

• Standard-Schlüssel und Schlüssel

• CD-Handbücher (Maschine und Steuerung)
