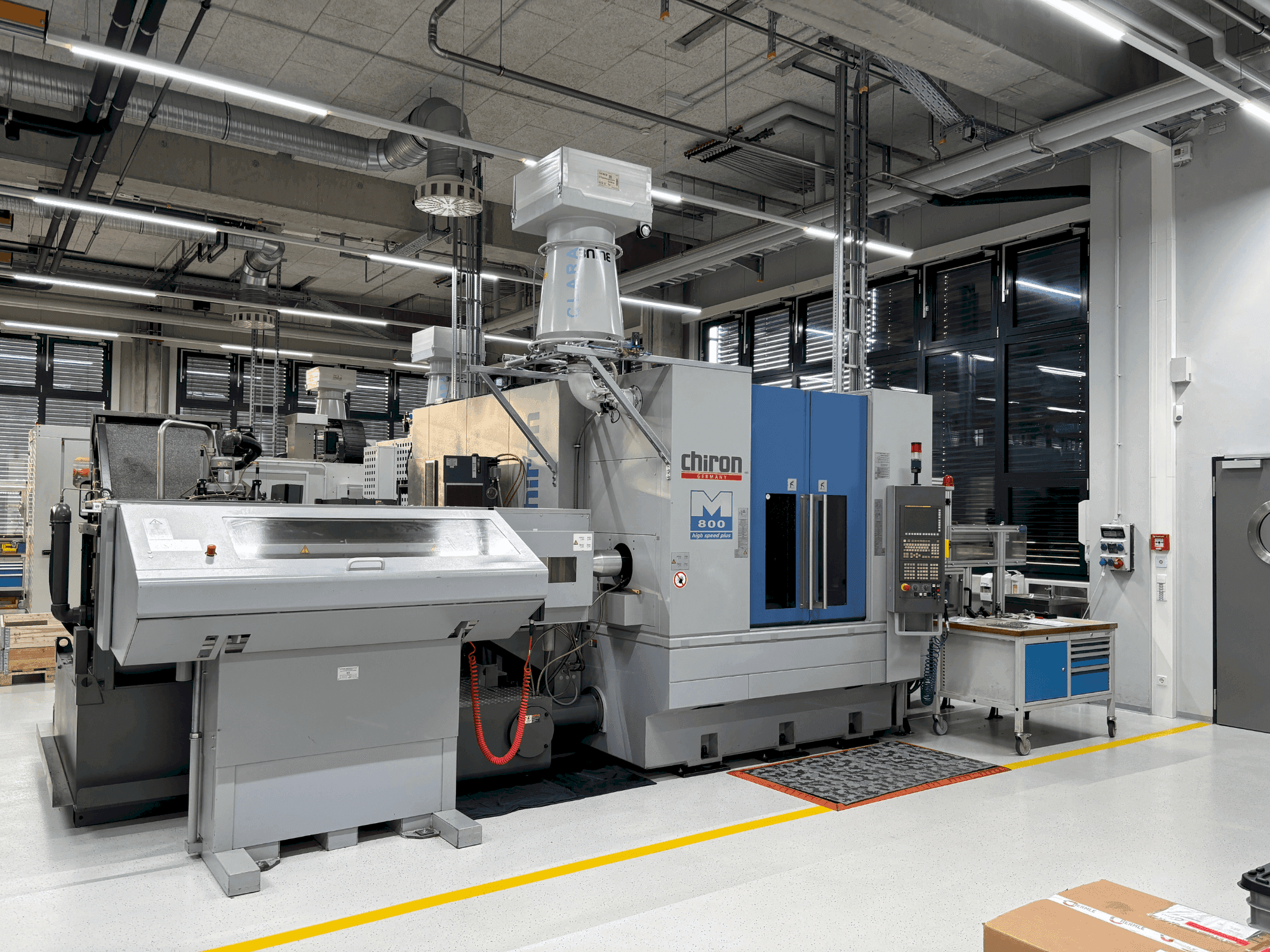

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Zusätzliche Ausrüstung

• Inklusive ca. 20 Werkzeughalter
• Stangenlader kurz
• Knoll Papierband-Späneförderer HL450/900

Maschinenvorteile

Technische Maschinenvorteile

• Schwenkbarer kopf
• Interne kälteversorgung
• Hsk-a-63
• Der maximale durchmesser wäre: 65 mm / spannzangen sind bis zu 50 mm erhältlich

Zusätzliche Informationen

Maschine noch unter Strom // Hauptspindelantrieb mit AC-Motor/ Leistung: 7,5 kW (100 % ED), 22,5 kW (10 % ED)/ Drehzahlbereich: 20 - 9.000 min-¹/ Drehmoment: 140 Nm/ Werkzeugwechsler: 24 Werkzeugplätze (erweiterbar auf 92 mit Hintergrundmagazin)/ Werkzeugschaft: Steilkegel 40 DIN 69871/72/ Werkzeug-ø max.: 75 mm (160 mm mit freien Nebenplätzen)/ Werkzeugwechselzeit: ca. 1,5 s (Span-zu-Span-Zeit: 5,0 s)/ Arbeitsbereich: Starttisch mit Spänewanne (Aufspannfläche: 1.400 × 550 mm²)/ Maximale Tischbelastung: 1.200 kg/ Steuerung/ Steuerungstyp: FANUC 18i MB5 (5-Achsen-Bahnsteuerung)/ Programmspeicher: 256 KB (erweiterbar auf 512 KB)/ Funktionen: Bohr- und Fräszyklen, 3D-Interpolation, Werkzeugradiuskompensation, Makroprogrammierung/ Schnittstellen: RS232C, PCMCIA-Speicherkarte/ Hochgeschwindigkeitspaket (optional)/ Eilganggeschwindigkeit: 60 m/min (X/Y/Z)/ Geschwindigkeitsbereich: 20 - 12.000 min-¹/ Span-zu-Span-Zeit: ca. 2,9 s/ 5-Achsen-Schwenkkopf (optional)/ Motorspindel: Leistung: 25 kW (100 % ED), 40 kW (10 % ED)/ Drehzahlbereich: 20 - 20.000 min-¹/ Werkzeugaufnahme: HSK-A 63/ Schwenkachse: Bewegungsbereich: ±100°/ Teilgenauigkeit: ±10"/ Antriebsmoment: 280 Nm/ Kühlmittel- und Spänezufuhr/ Standard-Kühlmittelanlage: Tankinhalt: 200 l/ Pumpenleistung: 80 l/min bei 1,5 bar/ Option Hochdruck-Kühlmittel (70 bar): Fördermenge: 20 l/min (30 bar) bis 11 l/min (70 bar)/ Späneförderer (Option): Kratzband mit Behälter (150 l)/ Messtechnik Renishaw Messtaster (OMP 40): Automatische Werkstückvermessung und Maschinenkompensation/ Rubinkugel Ø 4 mm/ Netzanschluss & Umgebung/ Spannungsversorgung: 400/230 V ±10%, 50 Hz/ Druckluft: min. 6 bar/ Umgebungstemperatur: 10-40 °C/ Optionale Ausstattung: Hintergrundmagazin: 92 Werkzeugplätze/ Stangenbearbeitung: Drehspindel für Stangen bis zu Ø 65 mm/ NC-Schlitten für Stangenvorschub (60 m/min)/ Automatische Fettschmierung/ Automatischer Lader für kurze Stangen (ILS-RBK-10012)/
