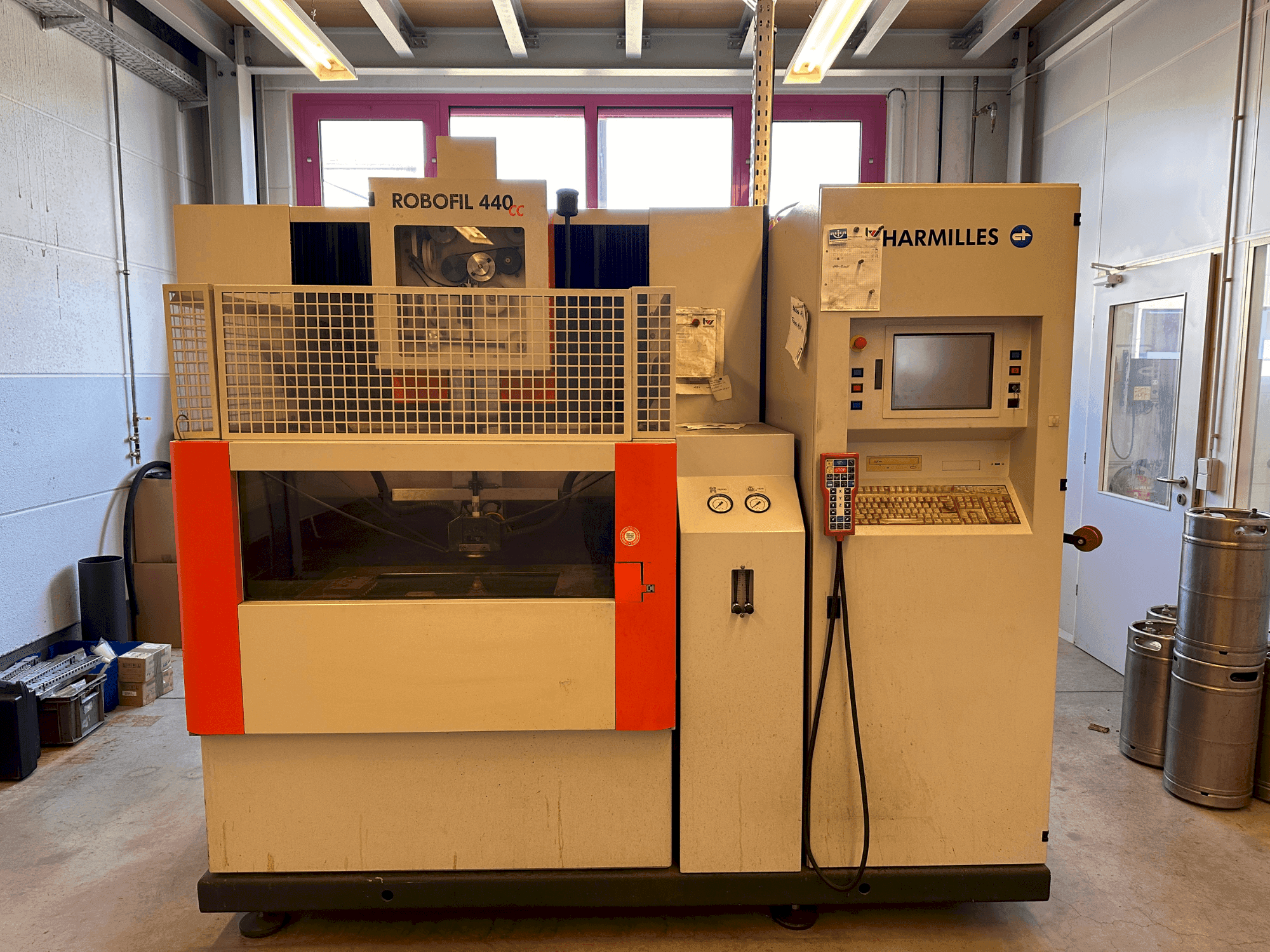

Diese 3-achsige CHARMILLES Robofil 440 CC wurde 2007 hergestellt und zeichnet sich durch eine robuste Bauweise mit einem Gesamtsystemgewicht von 4450 kg bei Befüllung mit Dielektrikum aus. Sie kann Werkstücke mit einem Gewicht von bis zu 1500 kg und maximalen Abmessungen von 1200 x 700 x 400 mm bearbeiten. Diese Maschine ist ideal für Präzisions-Drahterodierverfahren und bietet ein umfassendes Steuerungssystem mit einem 12"-TFT-Bildschirm. Wenn Sie auf der Suche nach hochwertigen Erodiermaschinen sind, sollten Sie die CHARMILLES Robofil 440 CC Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen.
Übersicht
- Hersteller: CHARMILLES
- jahr: 2007
- MODELL: Robofil 440 CC
- anwendungstyp: Erodieren
- Standort: Deutschland
- maschinentyp: Drahterodiermaschine
- Verfügbarkeit: Ab sofort
Technische Daten - CHARMILLES Robofil 440 CC
Allgemeine Angaben
- Breite: 2810 mm
- Tiefe: 2600 mm
- Höhe: 2080 mm
- Gewicht: 4450 kg
Hauptantrieb
- Anzahl der Achsen: 3
Bewegung
- X-Achse Bewegung: 550 mm
- Y-Achse Bewegung: 350 mm
- Z-Achse Bewegung: 400 mm
Werkstück
- Werkstück X: 1200 mm
- Werkstück Y: 400 mm
- Werkstück Z: 700 mm
- Max. Tischbelastung: 1500 kg
Spritzeinheit
- Spritzdruck: 2/4/8/13 bar
Zusätzliche Informationen
- Technische Maschinenvorteile:
- - Gesamtvolumen des dielektrikums: 1200 l
- - Min. /max. Dielektrische dicke: 0/435 mm
- - Standard-drahtführungen: 0. 25 mm
- - Dreiphasige eingangsspannung: 400 v
- - Netzfrequenz (2 versionen): 50 oder 60 hz
- - Leistungsfaktor: 0. 8
- - Installierte gesamtleistung: 10 kva
- - Zulässige schwankungen: ±10%
- - Zulässige mikro-unterbrechungen: 4 ms
- - Druckluftzufuhr: 6-7 bar
- - Steuerung Numerische Steuerung TFT 12"/ Abmessungen des gesamten Systems (BxTxH) mm 2600x2810x2240/ Gesamtgewicht des Systems ohne Dielektrikum kg 3300/ Gesamtgewicht des Systems mit Dielektrikum kg 4450/ Arbeitsbereich/ Max. Abmessungen des Werkstücks mm 1200x700x400 Max. Gewicht des Werkstücks kg 1500/ Min./max. Dicke des Dielektrikums mm 0/200/ Druckluftzufuhr/ Druck bar 6...7 bar/ Mindestdurchflussmenge l/min 150/ Achsen/ Verfahrweg X, Y, Z mm 550x350x400/ Verfahrweg U, V mm 550/350/ Kegelwinkel / Höhe °/mm ±30/400/ Messauflösung X, Y, U, V, Z µm 0,05/ Verfahrgeschwindigkeit der Achsen mm/min 0...3000/ Kollisionsschutz für die Achsen X, Y, U, V, Z/ Dielektrikum/ Typ Deionisiertes Wasser/ Gesamtvolumen des Dielektrikums L 1200/ Filterpatronen 4/ Entionisierungsflaschen 1/ Gesamtvolumen des Deionisationsharzes L 20/ Elektrode / Draht/ Standard-Drahtführungen mm Φ 0,25/ Programmierbare Drahtzugkraft daN 0.3...2.5/ Programmierbare Drahtabwicklungsgeschwindigkeit m/min 0,5...15/ Automatisches Drahteinfädeln mm Φ 0,1/0,2/0,25/0,3/ Automatisches Drahteinfädeln mm Φ 0,2/0,25/0,3/ Minimaler Vorbohrungsdurchmesser für automatisches Einfädeln/ mm Φ 0,8/ Maximale Höhe für automatisches Einfädeln mit 0,25 mm Draht/ mm 220/ Zulässige Drahtspulengewichte und -typen kg nach DIN-Normen: 1,6 (K100) - 8(K160)/ nach JIS-Normen: 3(P3) - 5(P5)/ Elektrischer Schrank/ Dreiphasige Eingangsspannung V 400/ Netzfrequenz (2 Ausführungen) Hz 50 oder 60/ Zulässige Schwankungen ±10%/ Installierte Gesamtleistung: 10 kVA/ Zulässige Mikrounterbrechungen in ms: 13.5 A/ Leistungsfaktor: 0,8/ Anzeige: 12" TFT/ Verfügbare Standardsprachen: Französisch, Englisch, Deutsch, Italienisch, Spanisch/ Benutzerspeicherkapazität: 6 GB/ Betriebssystem: Windows XP SP2/ CD-ROM/ Ethernet-Anschluss, USB/ Paralleler Anschluss/ Fernsteuerung/ Alphanumerische Tastatur: PC/ Zulässige Umgebungsbedingungen/ Temperatur für optimale Genauigkeit: 20±1°C/ Temperatur für eine optimale Ausstattung: 15...30°C/ Zulässige relative Luftfeuchtigkeit: 40...80%/ Max. Geräuschemission der Maschine: 76 dB(A)/ Thermische Stabilisierungszeit: 3 h/ Schutzart der elektrischen Ausrüstung: IP 43
Maschinenvorteile
Zusätzliche Informationen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
