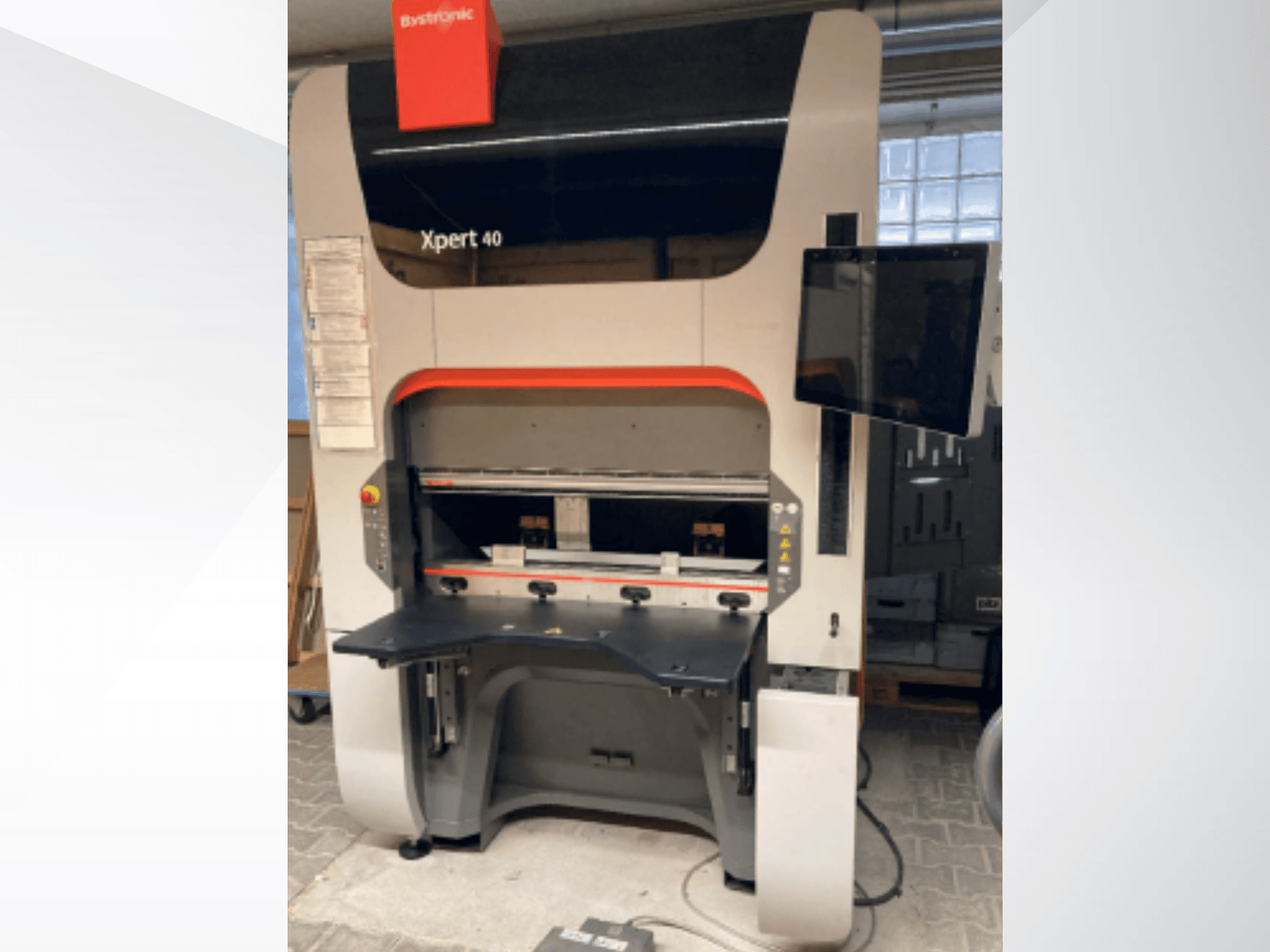

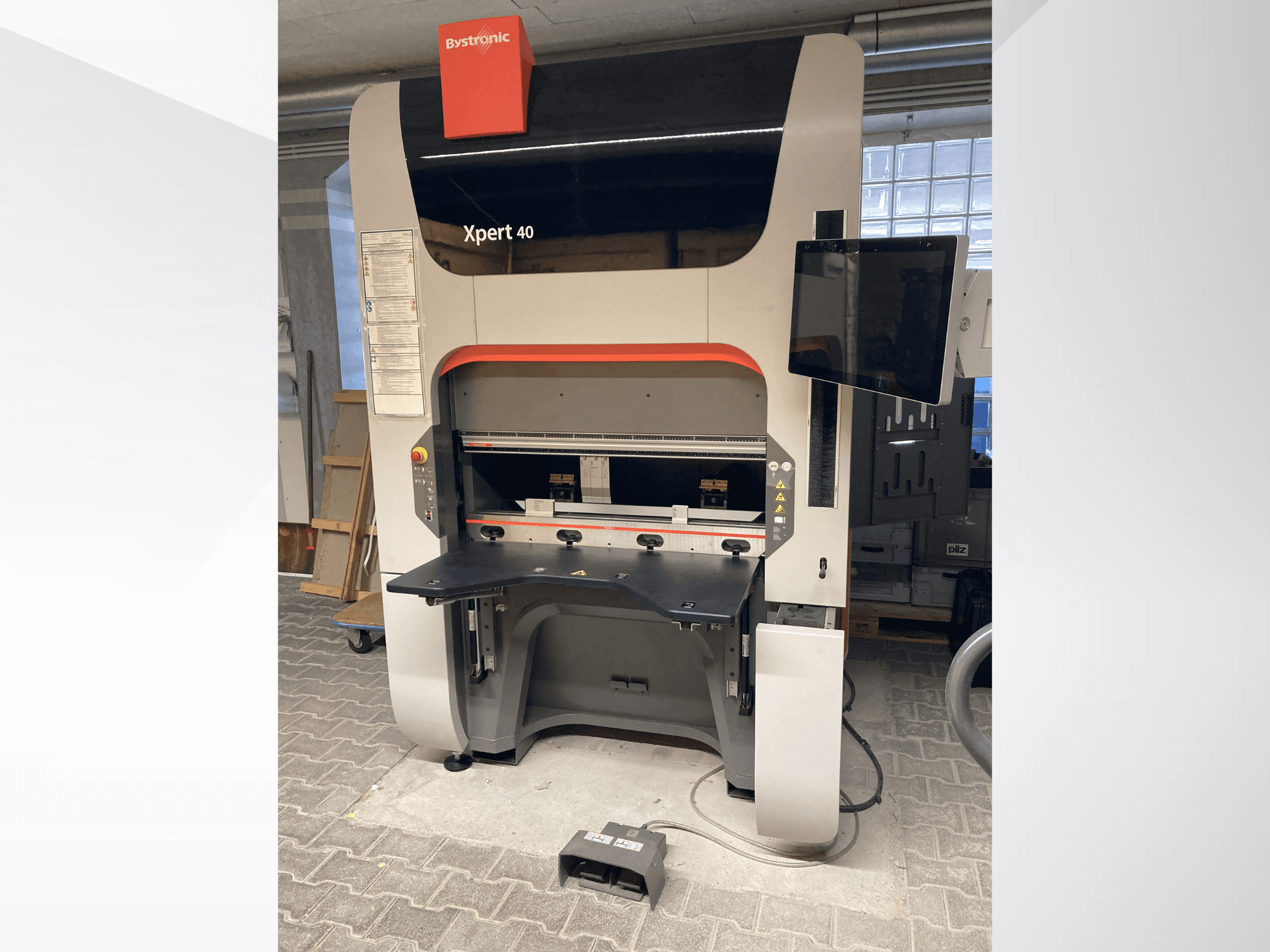

Bystronic - Xpert 40/1030DE-BEN-BYS-2016-00001

• Anzahl der Achsen: 6-achsiger Hinteranschlag (Y1, Y2, X, R, Z1, Z2)

• Verfahrweg der R-Achse: 100 mm

• Y-Anfahrgeschwindigkeit: 300 mm/s

• Y-Bearbeitungsgeschwindigkeit: 25 mm/s

• Offene Höhe: 515 mm

• Abstand zwischen den Seitenrahmen: 1060 mm

• Tischbreite: 60 mm

• Gesamtanschlusswert: 12 kW

• Betriebsspannung: 400 VAC (3 Phasen, 50 Hz)

• Steuerspannung: 24 VDC

• Nennstromabsicherung: 32 A

• Max. Hydraulikdruck: 320 bar

• Steuerungssystem: ByVision Bending mit 22-Zoll-Full-HD-Touch-Display

• Hub: 200 mm

• Ausladung: 0 mm

• Presskraft: 400 KN

• Biegelänge: 1030 mm

• Arbeitshöhe: 885 mm

• Breite der Unterwange: 120 mm

• Bombierung: hydr.

• Y Eilganggeschwindigkeit: 250 mm/s

• Y-Rücklaufgeschwindigkeit: 250 mm/s

• Leistung des Hauptmotors: 7,5 kW

• Ölkapazität: ca. 100 l

• Hinteranschlag: Typ P14HA3-HA6

• Verfahrweg X-Achse: 300 mm

• Max. Hinteranschlagbereich in X: 500 mm

• Genauigkeit der X-Achse: 0,02 mm

• Geschwindigkeit der X-Achse: 1500 mm/s

• Verfahrweg R-Achse: 100 mm

• Genauigkeit der R-Achse: 0,1 mm

• Geschwindigkeit der R-Achse: 500 mm/s

• Verfahrweg Z-Achse: ca. 955 mm

• Genauigkeit der Z-Achse: 0,1 mm

• Geschwindigkeit der Z-Achse: 2000 mm/s

• Verfahrweg X1-Achse: 0 mm

• Genauigkeit der X1-Achse: 0 mm

• Geschwindigkeit der X1-Achse: 0 mm/s

• Länge (L): 1520 mm

• Breite (W): 1700 mm

• Höhe (H): 2449 mm

• Seitenrahmen unter Boden: 0 mm

• Unterer Balken unter Boden: 0 mm

• Gewicht: ca. 4 t

Zusätzliche Ausstattung

• Integrierte Werkzeuglagerschränke

• Mehrere Sätze von Biegewerkzeugen (Stempel/Stempel)

• Ergonomischer Fußschalter

• XPT-Klemmung
