BOSCHERT - Compact 750HU-PUN-BOS-2018-00001
Haben Sie weitere Fragen? Kontaktieren Sie uns!
Philipp Gubisch
+49 162 402 75 81
p.gubisch@gindumac.com
- GINDUMAC
- Produkte
- Blechbearbeitungsmaschinen
- BOSCHERT Compact 750 Stanzmaschine

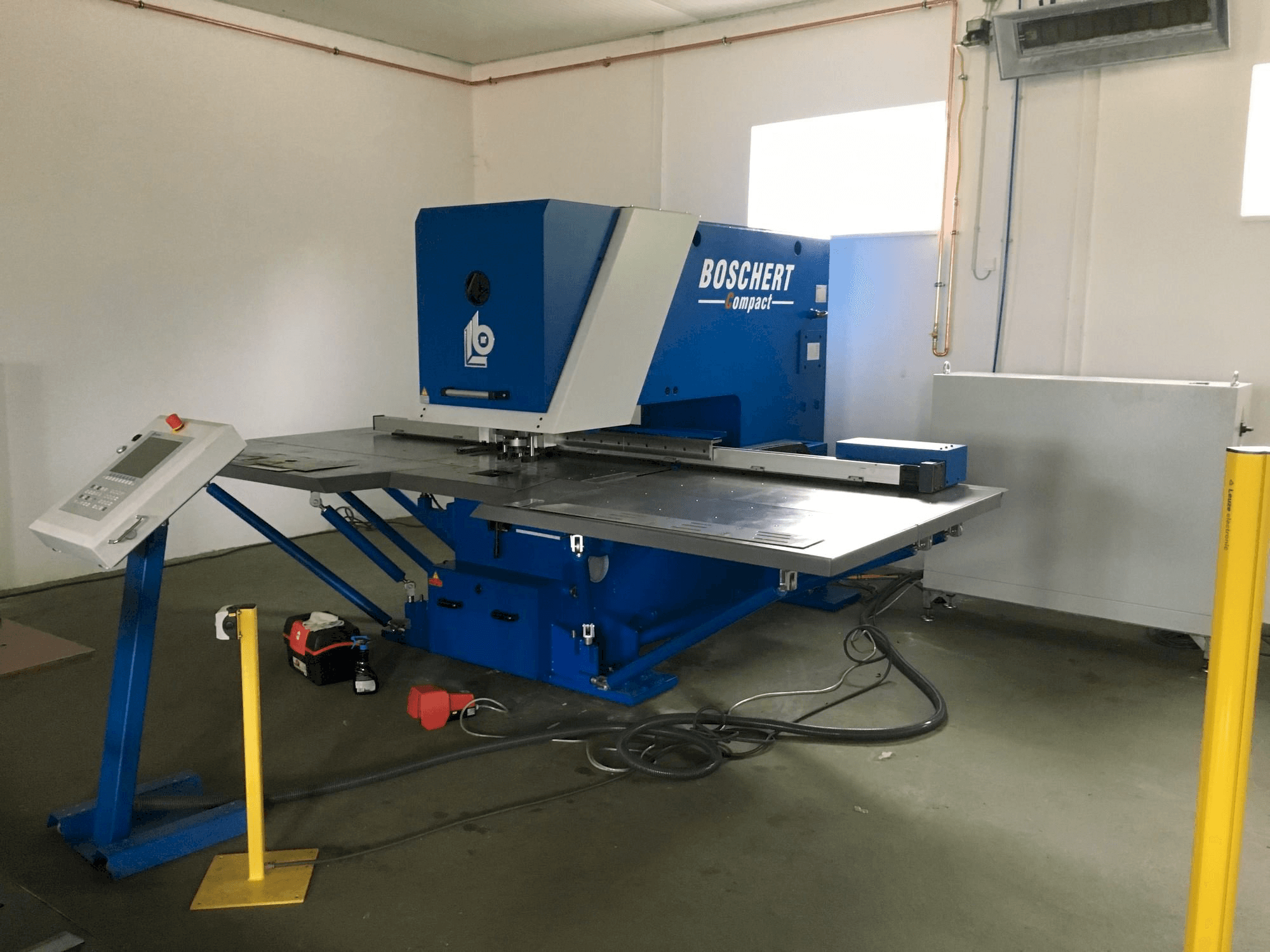

Diese BOSCHERT Compact 750 Stanzmaschine wurde im Jahr 2018 hergestellt. Sie hat eine Tischgröße von 750 mm (X-Achse) und 2000 mm (Y-Achse) und eine Stanztiefe von 750 mm bei einem maximalen Stanzdurchmesser von 105 mm. Diese Stanzmaschine ist mit einer Stanzkraft von bis zu 40 Tonnen ausgestattet. Die maximale Schnittstärke für normalen Stahl liegt bei 6 mm. Sie ist in einer C-Rahmen-Konstruktion mit entsprechender Überdimensionierung gebaut. Die freitragende Struktur ermöglicht die Bearbeitung von Teilen, die größer als der Bearbeitungsraum sind.
Übersicht
- Hersteller: BOSCHERT
- jahr: 2018
- MODELL: Compact 750
- Produktionsstunden: 40
- anwendungstyp: Stanzen
- Standort: Ungarn
- maschinentyp: Revolverstanze
- Verfügbarkeit: Ab sofort
Technische Daten - BOSCHERT Compact 750
Allgemeine Angaben
- Breite: 4000 mm
- Tiefe: 3165 mm
- Höhe: 2100 mm
- Gewicht: 14500 kg
Hauptantrieb
- Prägkraft: up to 40 tons KN
- Hauptmotorleistung: 18 kW
Bewegung
- X-Achse Bewegung: 750 mm
- Y-Achse Bewegung: 2000 mm
Media
- Öltank: 115 l
Zusätliche Ausrüstung
- - Abstreiferhalter mit Schlitzen für Stifte
- - Locher-Einstellring für Locher bis zu einem Durchmesser von 30mm
- - Locher-Einstellring für Locher mit einem größeren Durchmesser. 30mm
- - Stempelhalter für Nadeln bis zu 6mm
- - Stempelhalter für Nadeln bis zu 10,5 mm
- - Stempelverstelleinheit für rechteckige, längliche und quadratische Werkzeuge
Zusätzliche Informationen
- Technische Maschinenvorteile:
- - Stanzkraft bis zu 40 tonnen
- - Stanztiefe: 750 mm
- - Maximaler stanzdurchmesser: 105 mm
- - Maximale hublänge: 90 mm
- - Maximale schneidstoffdicke für normalen stahl: 6 mm
- - Knabbersequenz: 3 mm
- - Höhe des tisches: 905 mm
- - Positioniergenauigkeit: 0,1 mm // bewegungsgeschwindigkeit der x-achse: 1. 000 mm/s // bewegungsgeschwindigkeit der y-achse: 1. 000 mm/s // hubzahl bei 20mm hub: 155 hübe/minute
- - Auslenkung x: 0-810 mm, y: 0-2080 mm
- - Maximale positioniergeschwindigkeit auf der x-achse: 60 meter/minute // maximale positioniergeschwindigkeit auf der y-achse: 30 meter/minute // positioniergenauigkeit für bogenbewegung: 0. 1 mm
- Qualitative Maschinenvorteile:
- - Maschinentisch aus stahl mit einer geschliffenen oberfläche
- - C-rahmenkonstruktion mit entsprechender Überdimensionierung. Die freitragende struktur ermöglicht die bearbeitung von teilen, die größer sind als der bearbeitungsraum
- - Hydraulischer betrieb für ausreichende kraft auch bei großen blechdicken
- - Programmierbare hublängeneinstellung // lichtschranke zum schutz des arbeitsbereichs
- - Bogenhebevorrichtung mit 2 pneumatischen zylindern für die bewegung
- - Multitool-speichererweiterung mit usb- und lan-anschlüssen für die laborkontrolle
- - Automatische neupositionierung bis zu einem maximum von x-9000mm
- - Zwei führungsschienen auf der linken und rechten seite zur präzisen aufhängung der achsen // einstellbare positioniergeschwindigkeit ermöglicht manuelles verfahren der achsen in jede richtung
- - Schraub- und bohraufsatz // schnelle hydraulik / 800 hübe bei markierung
- - Automatische klammerpositionierung // markierungsvorrichtung
- - Zwei-Achsen-CNC-Steuerung LABOD PC // Abfallentsorgung Absaugung // Spray-Schmierung // Revotool ohne Rotation für Standard-Kopf // Revotool Index nur für die Rotation // Balls Bürsten in der Tabelle // Cnc / hatte Software, um dxf-Dateien zu importieren // CE-Konformität
Maschinenvorteile
Zusätzliche Informationen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
