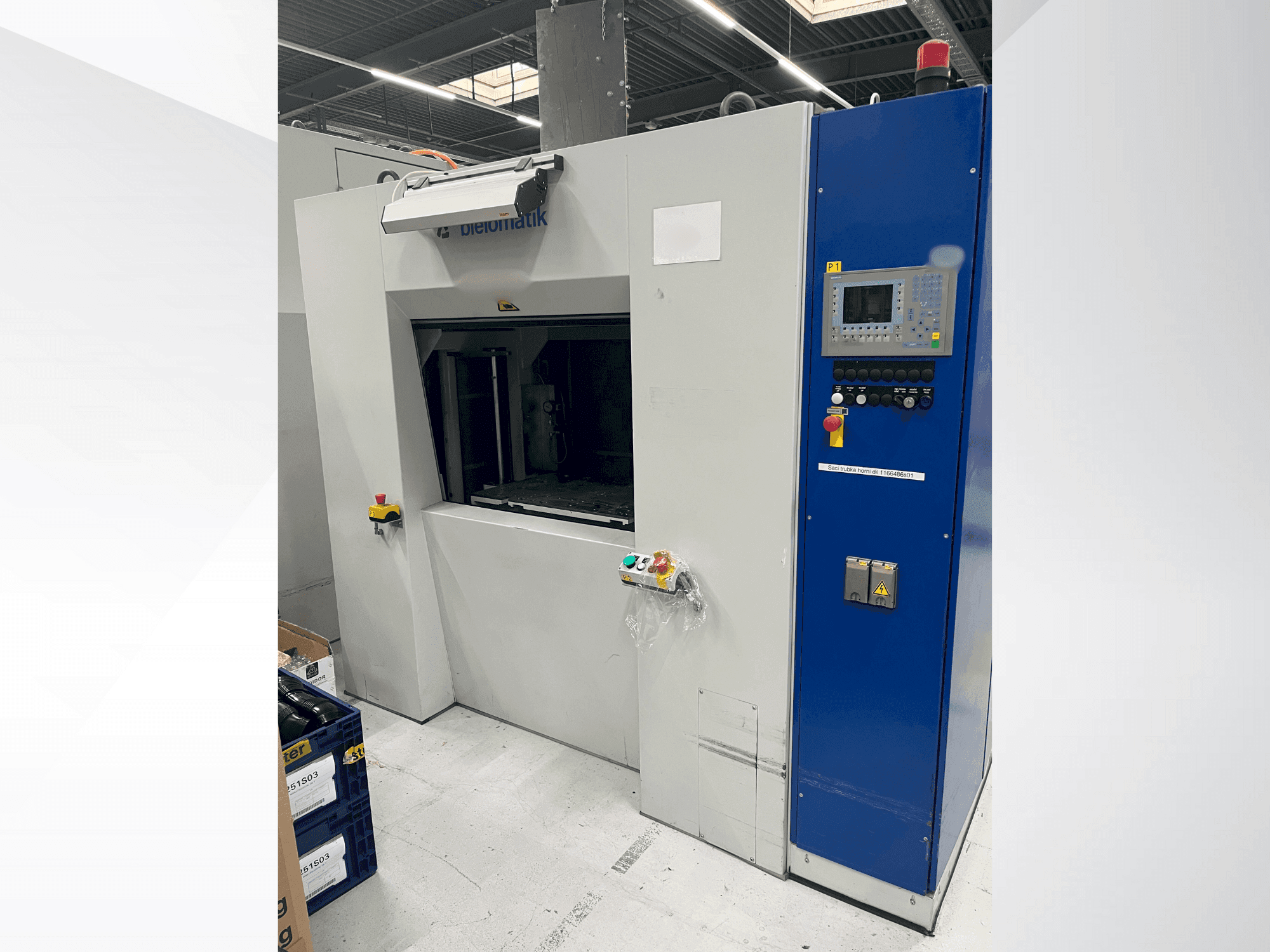

bielomatik - K3212DE-OTH-BIE-2014-00002

Maschinenvorteile

Qualitative Maschinenvorteile

• Aufspannfläche des hubtisches: max. 920 mm x 530 mm
• Aufspannfläche der vibrationseinheit: max. 900 mm x 540 mm
• Amplitude (sollwert): 0. 3-1. 2 mm mit einer auflösung von ± 0. 01 mm
• Toleranz, einstellbar in stufen: ± 0,1 mm bis ± 0,4 mm
• Frequenzbereich: ca. 170 hz - 240 hz
• Schweisskraft: max. 11400 n
• Antriebskräfte: bis zu max. 2 x 10700 n
• Die amplitude muss ca. 0,2 mm kleiner als der mindestabstand der schweißteile eingestellt werden, um eine beschädigung der vibrationseinheit zu vermeiden.
• Die zykluszeiten hängen von mehreren faktoren ab, u. A. Von der qualität und gleichmäßigkeit der schweißteile, der maschinenwartung und der verfügbarkeit von schweißteilen.

Technische Maschinenvorteile

• Nennspannung: 3 phasen / 380 v
• Frequenz: 50 hz
• Volllaststrom: 25 a
• Absicherung des netzteils: 32 a
• Kurzschlussausschaltvermögen: 10 ka
• Elektrische ausrüstung: 17 kva
• Steuerspannungen: ac 230 v / dc 24 v
• Benötigte bodenfläche: ca. 5600 x 4800 mm
• Hubtisch (vertikaler hub): max. 500 mm
• Öffnungsweite: max. 705 mm

Zusätzliche Informationen

Maschine noch unter Strom
