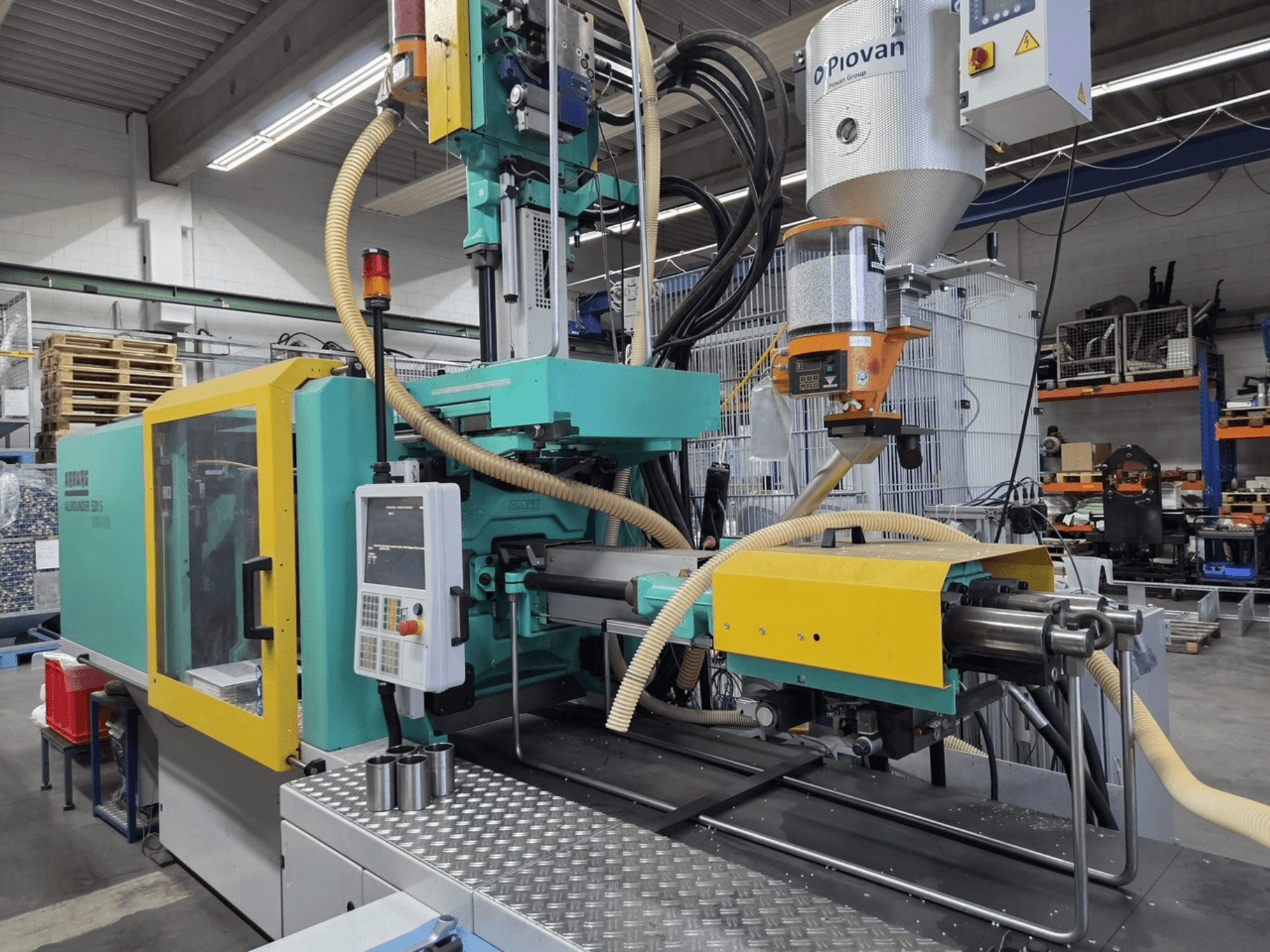

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Einspritzeinheiten und Plastifizierung

  • 1. Spritzeinheit:

    • Kompletter Thermoplastzylinder, 30 mm, hochverschleißfest

    • Düsenkontaktkraft gesteuert, programmierbar

    • aXw Steuerung ScrewPilot

  • 2. Spritzeinheit:

    • 2. Spritzeinheit 290, vertikal

    • Kompletter Thermoplast-Zylinder, 30 mm, hochverschleißfest

    • Offene Düse 30 mm mit Düsenspitze; verlängerte Düsenspitze +20 mm; Radius 15

    • Heizband für offene Düse

    • Düsenanpresskraft gesteuert, programmierbar

    • aXw Steuerung ScrewPilot

  • Standard-Schneckenradkupplung; Kupplungsgeometrie: beidseitig

  • Mehrkomponentenverarbeitung; Trennebeneneinrichtung auf kurzen Kufen für 2.

  • Einspritzen mit Werkzeug schließen ("fliegendes Einspritzen")

• Antrieb, Hydraulik und Kühlung

  • Antriebseinheit mit 30 kW Motor

  • 65 l/min Ladedurchfluss

  • Druckspeichermodul, 64 l Speichervolumen (max. 230 bar); Speicherantrieb

  • Kontinuierliche Ölkühlung und Filtration; erhöhte Kühlleistung

  • Gesteuerte Maschinenkühlkreisläufe

• Schließsystem, Auswerfer und Kernzüge

  • Aufspannplattensatz; Zentral-Ø 125 mm

  • Minimale Einbauhöhe 450 mm (ausgefahren)

  • Auswerferdruck P/Q gesteuert (erfordert T2); Auswerferkreuz

  • Kernzüge:

    • Kernzug 1 gleichzeitige Bewegung (P/Q gesteuert, programmierbar)

    • Kernzug 2 gleichzeitige Bewegung (P/Q-gesteuert, programmierbar)

    • Kernzug 3 gleichzeitige Bewegung (P/Q-gesteuert, programmierbar)

    • Pneumatische Kernzugsteuerung 4 inkl. Druckminderer

    • Elektrische Kernzugsteuerung 1 (erfordert VE 436/00)

• Werkzeuganschlüsse Pneumatik/Hydraulik

  • Elektrischer Anschluss pneumatisch NVD 1 (im Werkzeug)

  • Elektrischer Anschluss pneumatisch NVD 2 (im Werkzeug)

  • Elektrischer und hydraulischer Anschluss NVD 3 (im Werkzeug)

  • Elektrischer und hydraulischer Anschluss NVD 4 (im Werkzeug)

  • Ausblasvorrichtung 1 mit Druckminderer; Anschluss für Ausblasvorrichtung 2

• Kühlwasser- und Werkzeugkreislauf

  • Absperrventil für Kühlwasser (Eingang); Absperrventil für Kühlwasser (Eingang 2)

  • Kühlwasserfilter 100 µm (Zulauf)

  • 3 Kühlwasserkreisläufe zur festen Formplatte; 3 Kühlwasserkreisläufe zur beweglichen Formplatte

  • Grundausstattung für 2. Kühlwasserverteiler (manuell) mit 7 freien Kühlkreisläufen

• Steuerung und Elektrik

  • Selogica-Direktsteuerung; Technologieebene

  • Absicherung der Heizkreise (1-6 mit 16 A)

  • 15 elektrische Heizkreise für die Formbeheizung

  • Boost-Funktion für Heizkreise (Heißkanal)

  • Obere Schutzeinrichtung offen, hochgefahren auf Sicherheitsabstand

  • Störungsanzeige mit Blinklicht

  • Bedienerberechtigung mit Chipkarte (EUROMAP 65)

• Schnittstellen und Konnektivität

  • Schnittstelle für Förderband (Maschinensockel)

  • Vorbereitet für Sechs-Achs-Roboter mit SELOGICA Schnittstelle

  • Roboterschnittstelle (EUROMAP 67), 50-polig

  • Not-Aus-Schnittstelle (24-polig, 2-kanalig)

  • Grundausstattung für elektrische Achssteuerung

  • Leitrechner-Schnittstelle OPC-UA

  • Temperiergeräteschnittstelle (20 mA); Temperaturregelkabel HB-THERM

  • Serielle Druckerschnittstelle USB; externe USB-Tastaturschnittstelle

  • CompactFlash-Schnittstelle zur Datenspeicherung

  • Schnittstelle für Farbmischeinheit (1. und 2. Spritzeinheit)

  • Steckdosenleiste 1 CEE + 1 Schuko (zusätzlich)

  • Steckdosenleiste 3 CEE + 3 Schuko (separate Versorgung)

  • Schnittstelle für Schutztür (EUROMAP 73); Stecker für Schutztürverriegelung (EM73)

• Ausstattungspakete

  • Werkzeug-Temperaturregelung

  • Achsüberwachung

  • Werkzeugbewegungen

  • Anfahren und Abschalten

Zusätzliche Ausrüstung

• Externes Zubehör ist in der Liste nicht explizit aufgeführt.

• Maschinenvorbereitung/Schnittstellen für externe Geräte vorhanden:

  • Sechs-Achs-Roboter (SELOGICA prep, EUROMAP 67)

  • Schnittstelle Förderband

  • Schnittstelle Temperaturregelgerät (20 mA)

  • Schnittstelle Farbmischeinheit (inkl. 2. Spritzeinheit)

  • Schnittstelle Schutztür (EUROMAP 73)
