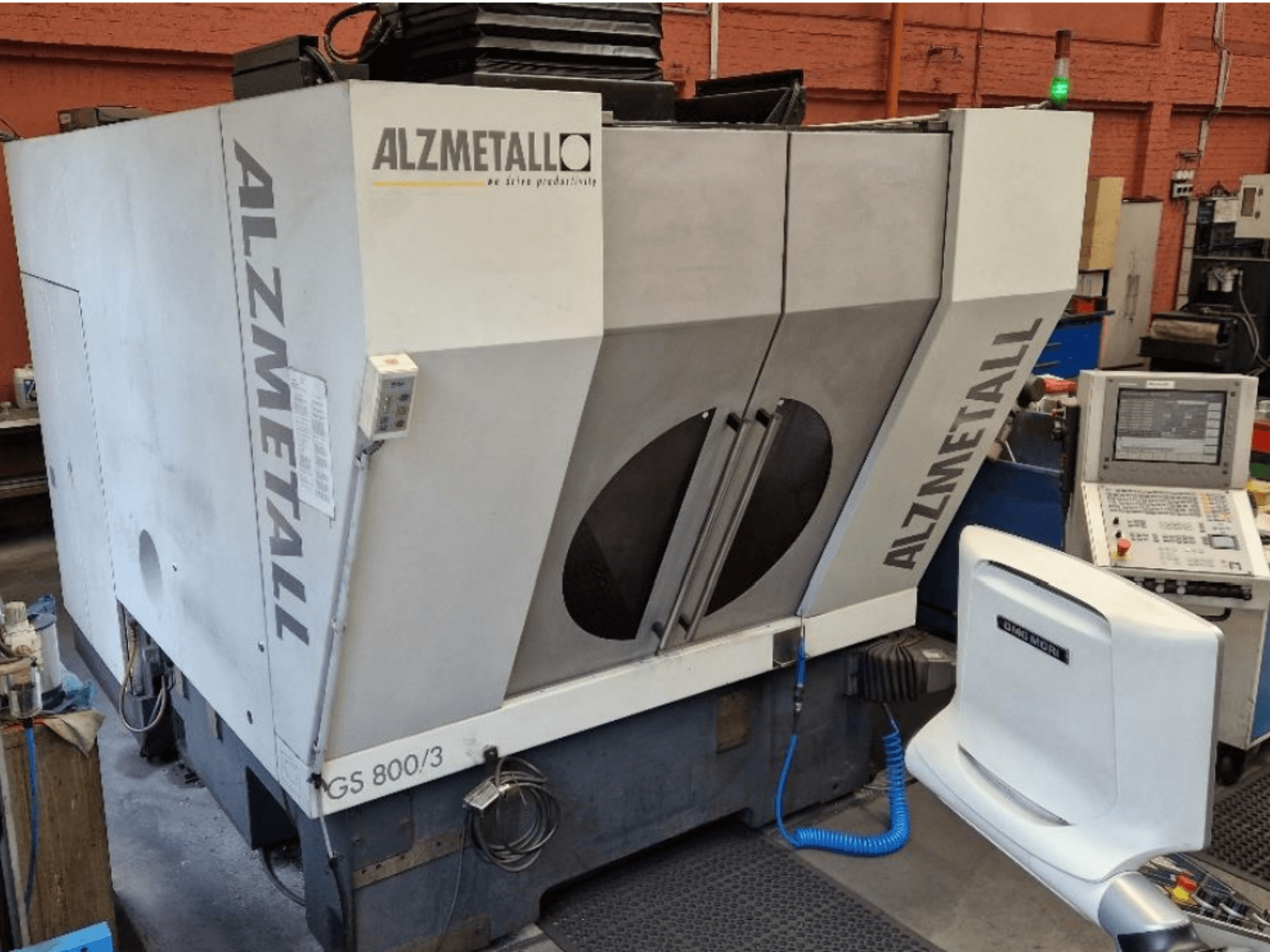

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Abstand zwischen Spindel und starrem Tisch: 150 – 650 mm

- T-Nuten des Tisches: 9 T-Nuten nach DIN 650 in X-Richtung, 14 H12-Breite, 100 mm Teilung, 14 H7-Zentriernuten, Tisch um 80 mm abgesenkt

- Spindeltyp: Wassergekühlte Hochfrequenz-Motorspindel mit Hybrid-Spindellagern und Öl-Luft-Schmierung

- Spindelkonus: HSK-A63 nach DIN 69893 –

- Max. Drehmoment: 139 Nm bei 25 % Einschaltdauer - Spindelmerkmale: Neue Spindel im Jahr 2025, thermischer Ausdehnungsausgleich, Dichtungsluftregelung, Luftdurchblasung durch die Spindelmitte

- Eilgang (X/Y/Z): 45 m/min

- Max. Beschleunigung (X/Y/Z): 10 m/s²

- Max. Vorschubkraft (X/Y/Z): 10 kN bei 40 % Einschaltdauer

- Messsysteme: Zwei direkte lineare Messsysteme für X/Y, direktes lineares Messsystem für Z

- Positioniergenauigkeit (Tp): 0,007 mm gemäß DIN ISO 230-2

- Werkzeugmagazin: Kettenmagazin mit 33 Werkzeugplätzen

- Werkzeugwechselsystem: Pick-up-System

- Max. Werkzeugdurchmesser: 90 mm (Vollkonfiguration) / 130 mm (mit freien Nachbarpositionen)

- Max. Werkzeuglänge: 300 mm

- Max. Werkzeuggewicht: 10 kg

- Max. Gesamtgewicht der Werkzeuge: 160 kg

- Werkzeugwechselzeit: ca. 2 Sekunden

- Span-zu-Span-Zeit: ca. 6 Sekunden

- Betriebsspannung: 3 × 400 V

- Netzfrequenz: 50 Hz

- Nennstrom insgesamt: 55 A

- Netzsicherungen: 63 A gG - Erforderlicher Versorgungsdruck: min. 6 bar

- Erforderliches Netzsystem: TN-Netz

- Transportabmessungen: ca. 2.250 mm (B) x 4.760 mm (T) x 2.800 mm (H)

- Zusätzliche Ausstattung und Merkmale:

- HEIDENHAIN TS 640 3D-Tastsystem mit Infrarotübertragung

- HEIDENHAIN TT 140 Automatische Werkzeugvermessung

- Elektronisches Handrad HR 410

- Automatische Rolltor-Dachabdeckung

- Späneförderer mit Schabband (für kurze Metallspäne bis zu einer Länge von 80 mm)

- Rundumgehendes Stahlblechgehäuse

- Innenverkleidung des Bearbeitungsraums aus Edelstahl

- Arbeitsbereichsbeleuchtung - Elektrisch gesicherte horizontale Schiebetür mit mechanischer Verriegelung

- Schaltschrankkühlung

- Fehlende/nicht im Lieferumfang enthaltene Komponenten: Kühlmitteltank ist NICHT im Lieferumfang enthalten (kein Kühlmitteltank, keine Pumpen, kein Spülschlauch für Späne)
