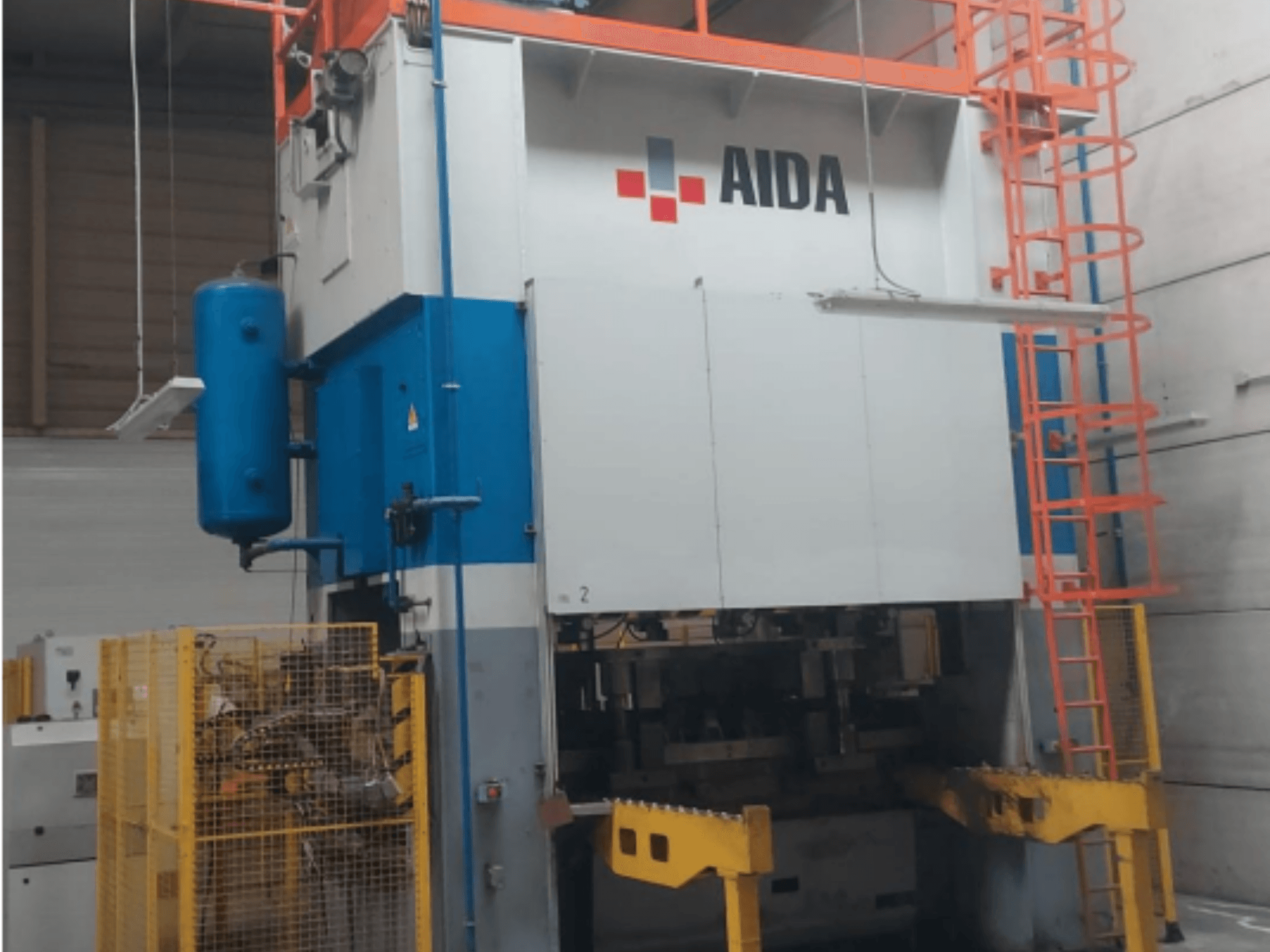

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Wichtige technische Daten:

• Presskraft: 315 Tonnen

• Nennpresskraft: 3.150 kN

• Nennkapazitätspunkt: 12,7 mm über dem unteren Totpunkt (BDC)

• Normale Anschlagposition der Kurbelwelle: Oberer Totpunkt (TDC)

• Hublänge: 250 mm

• Schlittenverstellweg: 160 mm

• Schließhöhe: 700 mm

• Schlittengeschwindigkeit: 15–40 Hübe/min

• Maximale Schwungraddrehzahl: 628,5 U/min

• Maximale Kupplungseingriffe: 24 Eingriffe/min

• Bremszeit: 0,386 s

• Sicherheitsabstand: 618 mm

Werkzeug- und Arbeitsbereich:

• Maximale Werkzeuggröße: 2.250 × 750 mm

• Maximales Werkstückgewicht auf dem Schlitten: 10.200 kg

Maschinenkonstruktion:

• Rahmenkonstruktion: Doppelständerrahmen (geradseitig)

• Antriebssystem: Doppelpleuel (Doppel-Pitman)

• Schlittenführung: Geführter Schlitten

• Bewegungsart: Mechanische Kurbelpresse

• Schlittenbewegung: Vertikale Hin- und Herbewegung

• Bewegung der Hauptachse: Rotierender Kurbelwellenantrieb

• Stößelverstellung: Motorische Schlittenverstellung

Dämpfungssystem:

• Typ: Integriertes Ziehpolster

• Maximale Dämpfkraft: 3.450 daN bei 0,6 MPa

Systeme und Sicherheit:

• Ausgleichszylinder: Ja

• Ausgleichskraft: 102 kN bei 6 bar

• Kupplungs- und Bremssystem: Pneumatisch

• Schmiersystem: Zentrale automatische Schmierung

• Sicherheitssystem: Integriert

• Bedienerschutz: Enthalten

• Automatisierungsfähig: Ja

Hinweise zu Leistung und Sicherheit:

• Hochsteife Doppelständer-Rahmenkonstruktion

• Doppel-Pitman-Antrieb für verbesserte Schlittenparallelität und Lastverteilung

• Pneumatische Kupplungsbremse für zuverlässigen Betrieb und schnelles Anhalten

• Konzipiert für die Integration in automatische Zuführ- und Transfersysteme

Zusatzsysteme:

• Ausgleichszylinder: ja (Ausgleichskraft 102 kN bei 6 bar) (im Lieferumfang enthalten)

• Kupplungs- und Bremssystem: pneumatisch (im Lieferumfang enthalten)

• Schmiersystem: zentrale automatische Schmierung (im Lieferumfang enthalten)

• Zugpolster: integriert (im Lieferumfang enthalten)

• Sicherheitssystem: integriert (im Lieferumfang enthalten)

• Bedienerschutz: ja (im Lieferumfang enthalten)

• Automatisierungsfähig: ja (im Lieferumfang enthalten)

• Sonstige Sonderausstattung: Nicht im Lieferumfang enthalten
